관용 테이퍼 나사 규격

안녕하세요. 메카럽입니다.

이번 포스팅에서는 관용 테이퍼 나사의 뜻과 규격에 대해 알아보도록 하겠습니다.



함께보면 좋은 글

볼트(Bolt)와 나사(Screw)의 특징과 차이



■ 관용 테이퍼나사의 뜻

관용 테이퍼나사(Taper Pipe Threads)는 연결부의 필폐성을 높여 기밀(氣密 : 사방이 꽉 막혀 공기가 통하지 못하는 상태)을 철저히 유지하는 것을 주 목적으로 하는 경우에 사용합니다. 종류는 관용테이퍼 수나사, 관용테이퍼 암나사 및 관용 평행 암나사가 있습니다. 이 중 관용 평행 암나사는 관용 테이퍼 수나사에 사용하는 것으로 관용 평행나사(KS B 0221)의 암나사와는 치수 허용치가 다릅니다. 관용테이퍼 수나사는 관용테이퍼 암나사 또는 관용 평행 암나사에 끼워 맞춥니다. 기호는 관용테이퍼 수나사 R(구 PT), 관용테이퍼 암나사 Rc(구 PT), 관용평행 암나사 Rp(구 PS)를 씁니다. KS 표준 번호는 "KS B 0222"입니다.

특히, 관용테이퍼나사는 뒤로 갈수록 경사지며 외경이 줄어드는 형태이며 여기서 "테이퍼"는 "점점 가늘어짐"이라는 의미로 통용됩니다.



■ 관용 테이퍼 나사 규격

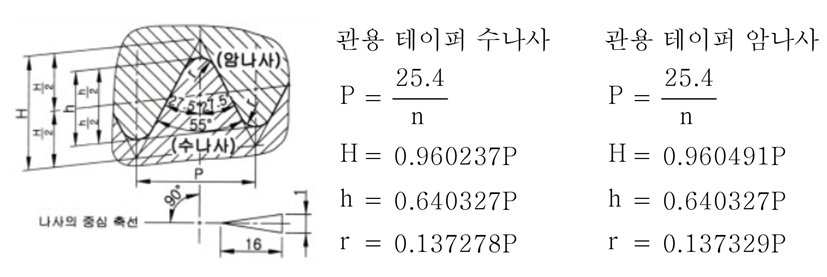

테이퍼 수나사 및 테이퍼 암나사에 대하여 적용하는 기본 산 모양 굵은 실선은 기본 산 모양을 나타내며 평행 암나사에 대하여 적용한 기본 산 모양 굵은 실선은 기본 산 모양을 나타냅니다.

반응형

단위 : mm

나사의 호칭	나사산				기본지름			기본지름의 위치			평행암나사의D, D2 및 D1 의 허 용 차 ±	유효나사길이(최소)				배관용 탄소 강관의 치수 (참고)
	나사 산수 (25.4mm에 대한) n	피 치 P (참고)	산 의 높 이 h	둥 글 기 r 또 는 r1	수나사			수나사		암나사		수 나 사	암나사
					바깥 지름 d	유효 지름 d2	골 지름 d1	관 끝으로 부터		관 끝 부 분		기본지름 위치부터 큰지름쪽 f	불완전 나사부 있을 때		불완전나사부 없을 때
					암나사			기 본 길 이 a	축선방향 허 용 차 ±b	축 선 방 향 허 용 차 ±c			테이퍼 암 나 사	평행암나사	테이퍼암나사, 평행 암나사
					골 지름 D	유효 지름 D2	안 지름 D1						기본지름위치부터 작은쪽 f	관, 관이음 끝으로부터 f	기본지름관, 관이음의 끝으로부터 t	바 깥 지 름	두 께
R 1/16	28	0. 9071	0. 581	0.12	7.723	7.142	6.561	3. 97	0. 91	1. 13	0. 071	2.5	6.2	7.4	4.4	-	-
R 1/8	28	0. 9071	0. 581	0.12	9.728	9.147	8.566	3. 97	0. 91	1. 13	0. 071	2.5	6.2	7.4	4.4	10. 5	2
R 1/4	19	1. 3368	0. 856	0.18	13. 157	12. 301	11. 445	6. 01	1. 34	1. 67	0. 104	3.7	9.4	11	6.7	13. 8	2.3
R 3/8	19	1. 3368	0. 856	0.18	16. 662	15. 806	14.95	6. 35	1. 34	1. 67	0. 104	3.7	9.7	11. 4	7	17. 3	2.3
R 1/2	14	1. 8143	1. 162	0.25	20. 955	19. 793	18. 631	8. 16	1. 81	2. 27	0. 142	5	12. 7	15	9.1	21. 7	2.8
R 3/4	14	1. 8143	1. 162	0.25	26. 441	25. 279	24. 117	9. 53	1. 81	2. 27	0. 142	5	14. 1	16. 3	10. 2	27. 2	2.8
R1	11	2. 3091	1. 479	0.32	33. 249	31.77	30. 291	10. 39	2. 31	2. 89	0. 181	6.4	16. 2	19. 1	11. 6	34	3.2
R1 1/4	11	2. 3091	1. 479	0.32	41.91	40. 431	38. 952	12.7	2. 31	2. 89	0. 181	6.4	18. 5	21. 4	13. 4	42. 7	3.5
R1 1/2	11	2. 3091	1. 479	0.32	47. 803	46. 324	44. 845	12. 7	2. 31	2. 89	0. 181	6.4	18. 5	21. 4	13. 4	48. 6	3.5
R2	11	2. 3091	1. 479	0.32	59. 614	58. 135	56. 656	15. 88	2. 31	2. 89	0. 181	7.5	22. 8	25. 7	16. 9	60. 5	3.8
R2 1/2	11	2. 3091	1. 479	0.32	75. 184	73. 705	72. 226	17. 46	3. 46	3. 46	0. 216	9.2	26. 7	30. 1	18. 6	76. 3	4.2
R3	11	2. 3091	1. 479	0.32	87. 884	86. 405	84. 926	20. 64	3. 46	3. 46	0. 216	9.2	29. 8	33. 3	21. 1	87. 1	4.2
R4	11	2. 3091	1. 479	0.32	113. 03	111. 551	110. 072	25. 4	3. 46	3. 46	0. 216	10.4	38. 8	39. 3	25. 9	114.3	4.5
R5	11	2. 3091	1. 479	0.32	138. 43	136. 951	135. 472	28. 58	3. 46	3. 46	0. 216	11. 5	40.1	43. 5	29. 3	139.8	4.5
R6	11	2. 3091	1. 479	0.32	163. 83	162. 351	160. 872	28. 58	3. 46	3. 46	0. 216	11. 5	40. 1	43. 5	29. 3	165.2	5

※ 호칭은 테이퍼 수나사에 대한 것으로서, 테이퍼 암나사 및 평행 암나사의 경우는 R의 기호를 Rc 또는 Rp로 합니다.

※ 관용 나사를 나타내는 기호(R, Rc, Rp)는 필요에 따라 생략해도 좋습니다.

※ 나사산은 중심 축선에 직각으로, 피치는 중심 축선에 따라 측정합니다.

※ 유효 나사부의 길이는 완전하게 나사산이 깎인 나사부의 길이이며, 최후의 몇 개의 산만은 그 봉우리에 관 또는 관 이음쇠면이 그대로 남아 있어도 좋습니다. 또, 관 또는 관 이음쇠의 끝이 모떼기가 되어 있어도 이 부분을 유효 나사부의 길이에 포함시킵니다.

※ a, f 또는 t가 이 표의 수치에 따르기 어려울 때는 별도로 정하는 부품의 규격에 따릅니다.
