안녕하세요. 메카럽입니다.
이번 포스팅에서 다룰 내용은 니들 롤러 베어링 NA48, RNA48계열의 호칭 및 치수에 대해 알아보도록 하겠습니다.

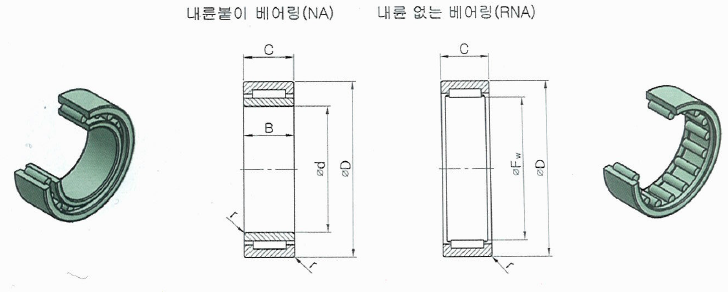

니들 롤러 베어링(내륜붙이 베어링 NA48XX계열) 호칭 및 치수 [KS B 2029 : 2001(2011확인)]
단위 : mm
내륜 붙이 베어링 NA 48XX | |||||
호 칭 번 호 | 치 수 | ||||
d | D | B 및 C | rs min | Fw | |
NA 4822 | 110 | 140 | 30 | 1 | 120 |
NA 4824 | 120 | 150 | 30 | 1 | 130 |
NA 4826 | 130 | 165 | 35 | 1.1 | 145 |
NA 4828 | 140 | 175 | 35 | 1.1 | 155 |
NA 4830 | 150 | 190 | 40 | 1.1 | 165 |
NA 4832 | 160 | 200 | 40 | 1.1 | 175 |
NA 4834 | 170 | 215 | 45 | 1.1 | 185 |
NA 4836 | 180 | 225 | 45 | 1.1 | 195 |
NA 4838 | 190 | 240 | 50 | 1.5 | 210 |
내륜 붙이 베어링 NA 48XX | |||||
호 칭 번 호 | 치 수 | ||||
d | D | B 및 C | rs min | Fw | |
NA 4840 | 200 | 250 | 50 | 1.5 | 220 |
NA 4844 | 220 | 270 | 50 | 1.5 | 240 |
NA 4848 | 240 | 300 | 60 | 2 | 265 |
NA 4852 | 260 | 320 | 60 | 2 | 285 |
NA 4856 | 280 | 350 | 69 | 2 | 305 |
NA 4860 | 300 | 380 | 80 | 2.1 | 330 |
NA 4864 | 320 | 400 | 80 | 2.1 | 350 |
NA 4868 | 340 | 420 | 80 | 2.1 | 370 |
NA 4872 | 360 | 440 | 80 | 2.1 | 390 |
니들 롤러 베어링(내륜이 없는 베어링 RNA48XX계열) 호칭 및 치수 [KS B 2029 : 2001(2011확인)]
단위 : mm
내륜이 없는 베어링 RNA 48XX | |||||
호 칭 번 호 | 치 수 | ||||
d | D | B 및 C | rs min | ||
RNA 4822 | 120 | 140 | 30 | 1 | |
RNA 4824 | 130 | 150 | 30 | 1 | |
RNA 4826 | 145 | 165 | 35 | 1.1 | |
RNA 4828 | 155 | 175 | 35 | 1.1 | |
RNA 4830 | 165 | 190 | 40 | 1.1 | |
RNA 4832 | 175 | 200 | 40 | 1.1 | |
RNA 4834 | 185 | 215 | 45 | 1.1 | |
RNA 4836 | 195 | 225 | 45 | 1.1 | |
RNA 4838 | 210 | 240 | 50 | 1.5 |
내륜이 없는 베어링 RNA 48XX | |||||
호 칭 번 호 | 치 수 | ||||
d | D | B 및 C | rs min | ||
RNA 4840 | 220 | 250 | 50 | 1.5 | |
RNA 4844 | 240 | 270 | 50 | 1.5 | |
RNA 4848 | 265 | 300 | 60 | 2 | |
RNA 4852 | 285 | 320 | 60 | 2 | |
RNA 4856 | 305 | 350 | 69 | 2 | |
RNA 4860 | 330 | 380 | 80 | 2.1 | |
RNA 4864 | 350 | 400 | 80 | 2.1 | |
RNA 4868 | 370 | 420 | 80 | 2.1 | |
RNA 4872 | 390 | 440 | 80 | 2.1 |
※ rs min은 모서리 치수 r의 최소 허용 치수입니다.
※ 케이지가 없는 베어링에는 호칭 번호 앞에 기호 V를 붙입니다.
