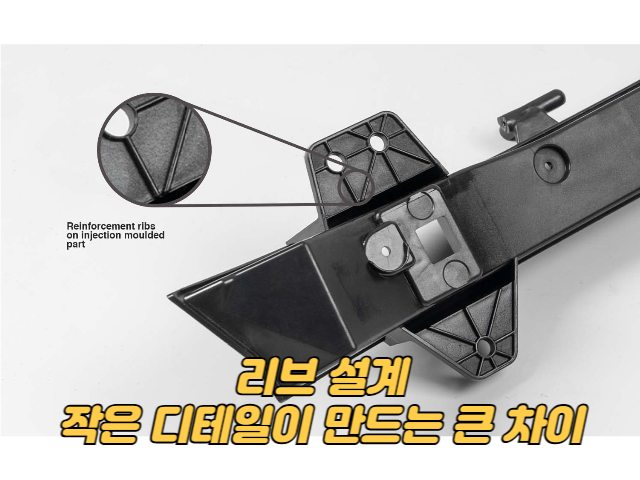

리브 설계, 작은 디테일이 만드는 큰 차이

여러분은 스마트폰 케이스를 보면서 왜 울퉁불퉁한 무늬가 있는지 궁금해 해본 적이 있나요? 아니면 자동차 부품을 보면서 왜 특정 부분이 두껍게 만들어졌는지 의문을 가져본 적 있나요? 이러한 디자인들은 단순한 장식이 아니라 제품의 기능을 향상시키기 위한 설계 요소입니다. 특히, 제품의 강도를 높이고 변형을 방지하기 위해 사용되는 '리브'는 제품 설계에서 매우 중요한 역할을 합니다.





리브란 무엇일까?

리브(Rib)는 제품의 특정 부분에 돌출되게 만들어진 얇고 긴 구조물입니다. 마치 건물의 기둥처럼 제품의 강성을 높이고 변형을 방지하는 역할을 합니다. 리브는 제품의 두께를 얇게 유지하면서도 강도를 높일 수 있기 때문에, 무게를 줄이고 생산 비용을 절감하는 데에도 효과적입니다.



리브 설계 시 고려해야 할 요소

리브 설계는 단순히 제품에 덧붙이는 것이 아니라, 제품 전체의 구조와 기능을 고려하여 신중하게 이루어져야 합니다. 리브 설계 시 고려해야 할 주요 요소는 다음과 같습니다.



1. 리브의 위치와 방향

• 응력 집중 부위: 제품에 하중이 집중되는 부위에 리브를 설치하여 강도를 보강합니다.
• 변형이 예상되는 부위: 제품이 변형될 가능성이 높은 부위에 리브를 설치하여 변형을 방지합니다.
• 하중 방향: 가해지는 하중의 방향을 고려하여 리브의 방향을 결정해야 합니다.



2. 리브의 두께와 높이

• 두께: 리브의 두께는 너무 얇으면 강도가 부족하고, 너무 두꺼우면 무게가 증가하고 생산 비용이 상승합니다.
• 높이: 리브의 높이는 강성에 영향을 미치지만, 너무 높으면 제품의 외관을 해칠 수 있습니다.



3. 리브의 형상

• 직선형: 가장 일반적인 형태로, 간단하고 효율적인 강성 보강 효과를 제공합니다.
• 곡선형: 곡선형 리브는 직선형 리브에 비해 미관상 좋고, 응력 분산 효과가 우수합니다.
• 복합형: 여러 형태의 리브를 조합하여 복잡한 형상의 제품에 적용할 수 있습니다.

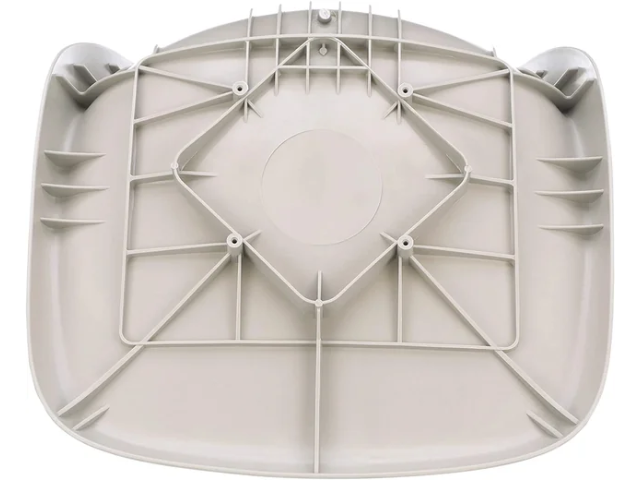

4. 리브의 배치

• 간격: 리브 간의 간격은 너무 좁으면 제품의 무게가 증가하고, 너무 넓으면 강도가 저하됩니다.
• 배치: 리브의 배치는 제품의 형상과 하중 조건에 따라 달라집니다.



5. 재료

• 기본 재료와 동일한 재료: 대부분의 경우, 리브는 제품의 기본 재료와 동일한 재료로 제작됩니다.
• 강화 재료: 특별한 강도가 요구되는 부분에는 강화 재료를 사용하여 리브를 만들 수 있습니다.







리브 설계 시 주의해야 할 점

• 과도한 리브 설계: 당연한 이야기지만 리브를 너무 많이 설치하면 제품의 무게가 증가하고 생산 비용이 상승할 뿐만 아니라, 오히려 제품의 강도를 저하시킬 수 있습니다.

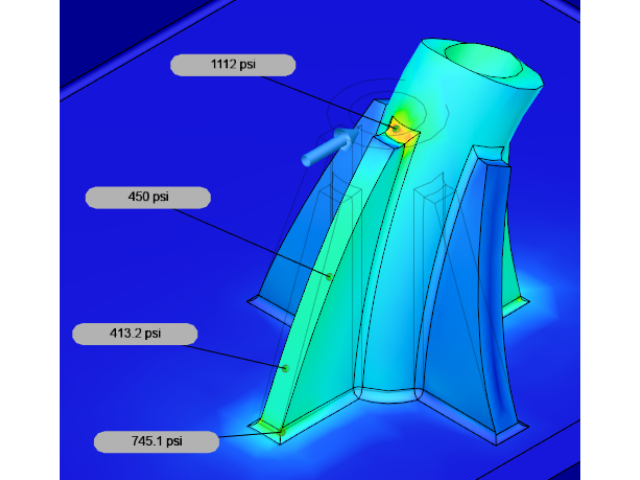

• 응력 집중: 리브와 제품의 접합 부분에 응력이 집중될 수 있으므로, 이 부분을 매끄럽게 처리해야 합니다.
• 수축: 플라스틱 제품의 경우, 리브 설계에 따라 수축이 발생할 수 있으므로 이를 고려하여 설계해야 합니다.



리브 설계의 중요성

리브 설계는 단순히 제품의 강도를 높이는 것을 넘어, 제품의 기능성, 미관, 생산성 등 다양한 측면에 영향을 미치는데요. 당연히 잘 설계된 리브는 제품의 수명을 연장하고, 사용자에게 더 나은 경험을 제공할 수 있습니다.



결론

리브는 제품 설계에서 매우 중요한 요소입니다. 리브를 적절하게 설계하면 제품의 강도를 높이고, 무게를 줄이며, 생산 비용을 절감할 수 있습니다. 하지만 잘못된 리브 설계는 오히려 제품의 품질을 저하시킬 수 있으므로, 리브 설계 시에는 위에서 말씀드린 내용처럼 다양한 요소를 종합적으로 고려해 설계하셔야 합니다.
