RECTANGLE - 사각형 그리기

오토캐드 배우기 - RECTANGLE



안녕하세요 메카럽입니다.

이번 포스팅은 사각형을 한 번쯤 그려야겠다 싶을 때 무조건 실행해야 하는 RECTANGLE(직사각형 그리기)에 대해 포스팅해보고자 합니다.



지금까지 여러분들이 배운 명령어로 직사각형을 그린다면 LINE으로 하나하나 상대 좌표를 통해 생성하거나 또는 가로 세로선을 이용해 OFFSET을 이용하는 방법 등 여러 가지 방법으로 그려내셨을 겁니다.



하지만 이번 포스팅에서 다루는 RECTANGLE을 배우고 나면 여러 단계를 거치지 않고 한 번에 직사각형을 완성하실 수 있습니다.



그럼 RECTANGLE에 대해 알아볼까요?



명령어



직사각형 그리기 = [단축키 : REC]











명령 실행 순서

명령 창에 RECTANGLE 또는 단축키 REC를 입력 후 실행 ☞ 사각형을 생성할 첫 번째 구석의 지점을 선택 ☞ 사각형의 크기를 나타내는 대각선의 구석 지점을 상대 좌표를 이용해 입력 후 실행









명령 실행방법

풀다운 메뉴를 이용한 실행방법, 아이콘을 이용한 실행방법, 명령 창을 이용한 실행방법이 있습니다.









첫 번째, 풀다운 메뉴를 이용한 실행방법

그리기 탭에서 직사각형 (G)를 선택













두 번째, 아이콘을 이용한 실행방법

스케치 도구들이 모여있는 부분에서 위 그림과 같은 사각형 모양의 아이콘을 선택













세 번째, 명령 창을 이용한 실행방법

명령 창에 RECTANGLE 또는 단축키 REC를 입력 후 실행







그럼 사각형을 그려볼까요?









[문제. 가로 40 , 세로 30을 치수로 하는 직사각형을 생성하시오.]

반응형

위 그림과 같이 P1(시작점)과 직사각형의 가로 세로 길이를 나타내는 대각선 구석의 지점의 좌표를 상대 좌표를 이용해 입력 후 실행합니다.

어때요? 간단하죠?



이처럼 사각형 그리는 기능이 단순해 직사각형, 정사각형 모두 RECTANGLE를 이용해 생성합니다.



그럼~ RECTANGLE의 메뉴를 알아볼 텐데요. 메뉴 중에 조금이나마 사용을 많이 하는 기능인 모 따기 (C)에 대해 알아보도록 하겠습니다.



모 따기는 얼마 전 포스팅에서 다룬 내용이므로 별도 설명을 하지 않겠습니다.

혹시라도 잊으신 분들은 CHAMFER 포트팅을 보시고 꼭 숙달하세요~^^



사각형을 그리는데 왠 모 따기냐 하실 테지만 기계도면에서는 은근 많이 사용합니다.

왜냐하면 일반 직사각형의 형태를 이루는 부품은 대부분 네 모서리가 CHAMFER (모 따기) 되어 있습니다.

그래서 저도 그랬지만 사각형 형태의 도면을 그려야 할 때에는 모 따기가 네 모서리에 다 적용이 되어 있는지 파악 후 이제 설명할 RECTANGLE ☞ CHAMFER기능을 사용합니다.



사각형 그리기에서 메뉴 안에 들어있는 CHAMFER 사용방법에 대해 알아보도록 하겠습니다.



RECTANGLE ☞ CHAMFER 사용방법





[문제. 네 모서리의 CHAMFER 값이 5인 직사각형을 생성하시오.]







▶ 1. 명령어 REC를 입력/실행한 후 그림과 같이 모 따기(C)를 선택 후 실행









▶ 2. 첫 번째, 두 번째 모 따기 거리 값 입력 후 실행





▶ 3. 사각형을 생성하기 위한 첫 번째 지점과 사각형의 크기를 나타내는 대각 구석 지점을 지정 후 실행

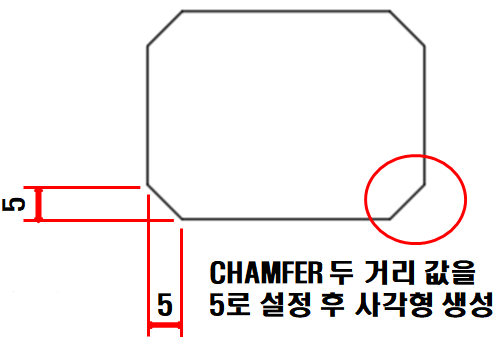

위 그림과 같이 네 모서리가 모두 거리 값 5인 CHAMFER가 적용이 된 상태로 사각형이 생성됩니다.

편리하죠?

그냥 사각형을 그린 후 네 군데 모두 CHAMFER를 한다면 아마 4번의 명령을 실행하면서 작업하셨을 겁니다.

이제 이런 기능을 배우셨으니 앞으로는 RECTANGLE의 CHAMFER를 많이 애용해주시기 바랍니다.^^



메뉴 중에 모 깎기 (FILLET)도 있는데 CHAMFER와 같은 의미로 모 깎기는 거리 값 대신 반지름 값을 입력하여 구석을 둥글게 해주는 기능을 합니다.

하여 별도 설명은 하지 않겠습니다.^^



하지만 직사각형은 이런 부가 기능보다는 일반적인 사각형을 그리기 위한 수단으로 사용을 더 많이 합니다.

여러분들이 사용을 해보시고 본인에게 맞는 기능을 선택해서 도면을 작업하시기 바랍니다.^^



그럼 오늘의 포스팅은 여기까지 마무리하겠습니다.

다음 포스팅에서는 타원 그리기(ELLIPSE)에 대해 알아보도록 하겠습니다.^^
