길이 측정기



버니어 캘리퍼스

버니어 캘리퍼스의 크기를 나타내는 기준은 측정 가능한 치수의 최대 크기이다.







측정 범위

본 척의 1 눈금은 1mm, 버니어의 눈금 19mm를 20 등분하고 있으므로 최소 1/20mm(0.05mm)이나 1/50(0.02mm)의 치수까지 읽을 수 있다.



예시.

1/20mm(0.05mm) 버니어 캘리퍼스 : 어미자의 눈금 간격이 1mm이고 아들자를 20 등분한 것이므로 1mm/20=0.05mm가 된다.  따라서 이 버니어 캘리퍼스의 최소 측정값은 0.05mm이다.







버니어 캘리퍼스의 구조







버니어 캘리퍼스 눈금 읽는 법







마이크로미터

나사를 이용한 길이측정기로 정밀한 측정을 할 때 사용한다. 앤빌, 스핀들, 슬리브, 심블 등으로 구성된다.  측정 영역에 따라서 내경 측정용인 내측 마이크로미터와 외경 측정용인 외측 마이크로미터로 나뉜다.  나사 마이크로미터는 나사의 유효 지름을 측정하기 위해 사용한다.





측정 범위

0~25mm, 25~50mm, 50~75mm와 같이 25mm씩의 차를 둔 여러 단계의 것이 있으며, 일반적으로 0.01mm와 0.001mm까지 측정할 수 있는 것이 많이 사용된다.



마이크로미터의 최소 측정값을 구한는 식





마이크로미터의 종류

종 류	용 도
외측 마이크로미터	- 일반적으로 사용되는 마이크로미터로 1/100mm까지 외경을 측정한다.
내측 마이크로미터	- 주로 안지름을 측정한다. - 평면 홈 사이의 거리를 측정한다.
깊이 마이크로미터	- 깊이를 측정한다.
하이트 마이크로미터	- 게이지블록과 마이크로미터를 조합한 측정기로 0점세팅 후 높이를 측정한다.
나사 마이크로미터	- 나사의 유효지름을 측정한다.

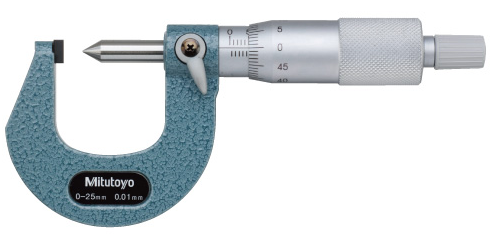

포인트 마이크로미터	- 두 측정면이 뾰족하기 때문에 드릴의 홈이나 나사의 골지름의 측정이 가능하다.



공기 마이크로미터

공기의 흐름을 확대시키는 기구를 통해 길이를 측정하는 측정 방법이다.  단위 시간 내에 회로에 흐르는 공기량이 최소 유효 단면적에 의하여 변화한다는 현상에 기초를 두고 물건의 치수를 측정하는 정밀측정기의 일종이다.



공기 마이크로미터의 장점 및 단점

장 점	단 점
- 배율이 높다 (1000배 ~ 40000배) - 일반적으로 측정이 어려운 내경 측정도 가능하다. - 피측정물의 기름, 먼지를 불어내기 때문에 정확한 측정이 된다.	- 압축 공기가 필요하다. - 압축 공기 안의 수분, 먼지를 제거해야 한다. - 응답시간이 일반적인 측정법보다 다소 느리다. - 측정부 지시범위가 0.2mm 이내로 협소해 넓은 공차의 측정이 불가하다.



하이트게이지

하이트게이지의 정의

- 정반위에서 높이를 측정하는 측정기기





하이트 게이지 사용상 주의사항

- 정반 위에서 0점을 확인한다.

- 스크라이버는 가능한 짧게 하여 사용한다.

- 슬라이더 및 스크라이버를 확실히 고정한다.

- 사용 전에 정반면을 깨끗이 닦고 사용한다.





하이트 게이지 각부 명칭







게이지 블록

길이 측정의 표준이 되는 게이지로 공장용 게이지들 중에서 가장 정확하다.  개개의 블록 게이지를 밀착시킴으로써 그들 호칭 치수의 합이 되는 새로운 치수를 얻을 수 있다.









핵심 문제



01. 어미자의 눈금이 0.5mm이며, 아들자의 눈금 12mm를 25 등분한 버니어 캘리퍼스의 최소 측정값은? (2010년 2회 - 기출)

① 0.01mm

② 0.02mm

③ 0.05mm

④ 0.025mm







정답 : ②







01 - 해설.

어미자의 12mm를(한 눈금이 0.5mm이고 24 눈금)를 25등분 아들자의 한 눈금은 0.48mm(12/25)이고 어미자와 아들자 한 눈금의 차 → 0.02(1/50)











02. 마이크로미터의 구조에서 부품에 속하지 않는 것은? (2013년 5회 - 기출)

① 앤 빌

② 스핀들

③ 슬리브

④ 스크라이버







정답 : ④







02 - 해설.

스크라이버는 재료 표면에 임의의 간격의 평행선을 먹 펜이나 연필보다 정확히 긋고자 할 경우에 사용되는 공구이다.
