재료시험의 종류 및 경도시험법

기계재료 핵심요약 - 재료시험



재료시험







재료시험의 종류

경도 시험	재료의 표면 경도를 측정하기 위한 시험으로 강구나 다이아몬드와 같은 압입자에 일정한 하중을 가한 후 시험편에 나타난 자국을 측정하여 경도를 측정하는 시험
압축 시험	재료의 단면적에 수직 방향의 외력에 대한 그 저항의 크기를 측정하기 위한 시험
충격 시험	충격력에 대한 재료의 충격 저항인 인성과 취성을 측정하기 위한 시험
비틀림 시험	비틀어지는 외력에 저항하는 힘의 크기를 측정하기 위한 시험









경도시험법의 종류

종  류	시 험 원 리	압 입 자
브리넬 경도(HB)	압입자인 강구에 일정량의 하중을 걸어 시험편의 표면에 압입한 후, 압입자국의 표면적 크기와 하중의 비로 경도를 측정한다. D : 강구의 지름 d : 압입자국의 지름 h : 압입자국의 깊이 A : 압입자국의 표면적	강  구
비커스 경도(HV)	압입자에 1~120kg의 하중을 걸어 자국의 대각선 길이로 경도 측정한다. 하중을 가하는 시간은 캠의 회전 속도로 조절한다.	136°인 다이아몬드 피라미드 압입자
로크웰 경도(HRB, HRC)	압입자에 하중을 걸어 압입자국(홈)의 깊이를 측정하여 경도를 측정한다. - 예비하중 : 10kg - 시험하중   → B스케일 : 100kg   → C스케일 : 150kg - HRB = 130-500h - HRC = 100-500h h : 압입자국의 깊이	- B스케일 : 강구 - C스케일 : 120° 다이아몬드(콘)
쇼어 경도(HS)	추를 일정한 높이(h0)에서 낙하시켜, 이 추의 반발높이(h)를 측정해서 경도를 측정한다.	다이아몬드 추









충격시험법의 종류

샤르피식 충격시험법	샤르피 충격시험기를 사용하여 시험편을 40mm 떨어진 2개의 지지대로 지지하고, 노치부를 지지대 사이의 중앙에 일치시킨 후 노치부 뒷면을 해머로 1회만 충격을 주어 시험편을 파단시킬 때 소비된 흡수 에너지(E)와 충격값(U)을 구하는 시험방법 E : 소비된 흡수 에너지 W : 해머의 무게(kg) R : 해머의 회전축 중심에서 무게중심까지의 거리(m) α : 해머의 들어 올린 각도 β : 시험편 파단 후에 해머가 올라간 각도 A0 = 소비된 흡수 에너지

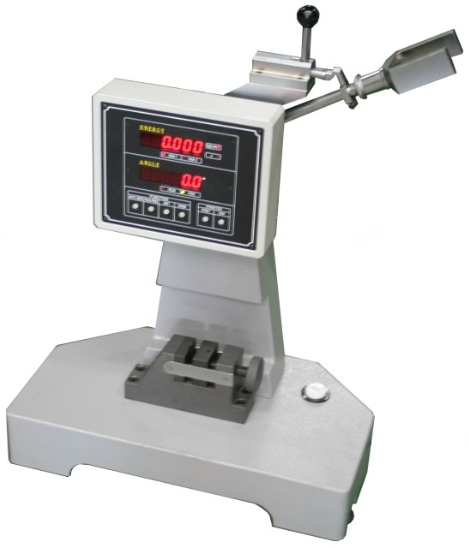

아이조드식 충격시험법	아이조드 충격시험기를 사용하여 시험편의 한 끝을 노치부에 고정하고 다른 끝을 노치부에서 22mm 떨어져 있는 위치에서 노치부와 같은 쪽의 면을 해머로 1회 충격으로 시험편을 판단하고 그 충격값을 구하는 시험방법









핵심문제



01. 다음 중 로크웰 경도를 표시하는 기호는? (2013년 5회 - 기출)

① HBS

② HS

③ HV

④ HRC



정답 : ④



01-해설.

HS : 쇼어 경도

HV : 비커스 경도

HB : 브리넬 경도









02. 기계재료의 단단한 정도를 측정하는 가장 적합한 시험법은? (2014년 1회 - 기출)

① 경도시험

② 수축시험

③ 파괴시험

④ 굽힘시험



정답 : ①



02-해설.

경도시험 - 재료의 단단한 정도를 측정

압축시험 - 재료의 외력에 대한 저항의 크기를 측정

충격시험 - 충격력에 대한 재료의 충격 저항인 인성과 취성을 측정

비틀림시험 - 비틀어지는 외력에 저항하는 힘의 크기를 측정







이번 포스팅에서는 재료시험에 대해 알려드렸습니다. 뭐가 뭔소리인지도 잘 모르시겠지만(저도 그랬거든요...) 계속 반복해서 읽고 이해하려고 노력하니 이제는 어느정도 개념이 잡혀서 실무에서도 무난하게 잘 사용했던 기억이 있네요~



제가 실무에 있을 때 주로 사용했던 경도시험법은 로크웰과 쇼어였던 것 같습니다.

브리넬과 비커스는 아직 본적이.. 없는것 같아요 ㅎㅎ



재료과목은 99% 암기와 1% 이해를 겸하면 될 듯합니다.^^;;;;;



다음 포스팅에서는 철강재료인 탄소강에 대해 포스팅 해보겠습니다.

합격하는 그날까지 화이팅입니다~^^
