평면자리 스러스트 볼 베어링(단식 계열 511, 512) 호칭 및 치수

안녕하세요. 메카럽입니다.

이번 포스팅에서는 실무에서 종종 사용되어지는 평면자리 스러스트 볼 베어링 단식계열 511, 512의 호칭 및 치수에 대해 알아보고자 합니다.

---

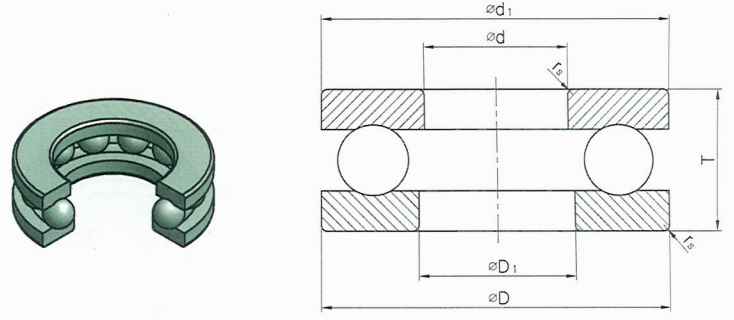

평면자리 스러스트 볼 베어링(단식 계열 511) 호칭 및 치수 [ KS B 2022:2000(ISO 104:1994)(2010확인)]

단위 : mm

베어링 계열 511          치수 계열 11
호칭 번호	치  수
	d	d1	D	T	rs min
511 00	10	11	24	9	0.3
511 01	12	13	26	9	0.3
511 02	15	16	28	9	0.3
511 03	17	18	30	9	0.3
511 04	20	21	35	10	0.3
511 05	25	26	42	11	0.6
511 06	30	32	47	11	0.6
511 07	35	37	52	12	0.6
511 08	40	42	60	13	0.6
511 09	45	47	65	14	0.6

베어링 계열 511          치수 계열 11
호칭 번호	치  수
	d	d1	D	T	rs min
511 10	50	52	70	14	0.6
511 11	55	57	78	16	0.6
511 12	60	62	85	17	1
511 13	65	67	90	18	1
511 14	70	72	95	18	1
511 15	75	77	100	19	1
511 16	80	82	105	19	1
511 17	85	87	110	19	1
511 18	90	92	120	22	1
511 20	100	102	135	25	1

베어링 계열 511          치수 계열 11
호칭 번호	치  수
	d	d1	D	T	rs min
511 22	110	112	145	25	1
511 24	120	122	155	25	1
511 26	130	132	170	30	1
511 28	140	142	180	31	1
511 30	150	152	190	31	1
511 32	160	162	200	31	1
511 34	170	172	215	34	1.1
511 36	180	183	225	34	1.1
511 38	190	193	240	37	1.1
511 40	200	203	250	37	1.1

베어링 계열 511          치수 계열 11
호칭 번호	치  수
	d	d1	D	T	rs min
511 44	220	223	270	37	1.1
511 48	240	243	300	45	1.5
511 52	260	263	320	45	1.5
511 56	280	283	350	53	1.5
511 60	300	304	380	62	2
511 64	320	324	400	63	2
511 68	340	344	420	64	2
511 72	360	364	440	65	2

---

평면자리 스러스트 볼 베어링(단식 계열 512) 호칭 및 치수 [ KS B 2022:2000(ISO 104:1994)(2010확인)]

단위 : mm

베어링 계열 512          치수 계열 12
호칭 번호	치  수
	d	d1	D	T	rs min
512 00	10	12	26	11	0.6
512 01	12	14	28	11	0.6
512 02	15	17	32	12	0.6
512 03	17	19	35	12	0.6
512 04	20	22	40	14	0.6
512 05	25	27	47	15	0.6
512 06	30	32	52	16	0.6
512 07	35	37	62	18	1
512 08	40	42	68	19	1
512 09	45	47	73	20	1

베어링 계열 512          치수 계열 12
호칭 번호	치  수
	d	d1	D	T	rs min
512 10	50	52	78	22	1
512 11	55	57	90	25	1
512 12	60	62	95	26	1
512 13	65	67	100	27	1
512 14	70	72	105	27	1
512 15	75	77	110	27	1
512 16	80	82	115	28	1
512 17	85	88	125	31	1
512 18	90	93	135	35	1.1
512 20	100	103	150	38	1.1

베어링 계열 512          치수 계열 12
호칭 번호	치  수
	d	d1	D	T	rs min
512 22	110	113	160	38	1.1
512 24	120	123	170	39	1.1
512 26	130	133	190	45	1.5
512 28	140	143	200	46	1.5
512 30	150	153	215	50	1.5
512 32	160	163	225	51	1.5
512 34	170	173	240	55	1.1
512 36	180	183	250	56	1.1
512 38	190	193	270	62	2
512 40	200	203	280	62	2

베어링 계열 512          치수 계열 12
호칭 번호	치  수
	d	d1	D	T	rs min
512 44	220	224	300	63	2
512 48	240	244	340	78	2.1
512 52	260	264	360	79	2.1
512 56	280	284	380	80	2.1
512 60	300	304	420	95	3
512 64	320	325	440	95	3
512 68	340	345	460	96	3
512 72	360	365	500	110	4

---

이상으로 평면자리 스러스트 볼 베어링 단식 계열 511, 512의 호칭번호 및 치수에 대해 알아보았습니다. 다음 포스팅에서는 평면자리 스러스트 볼 베어링 단식 계열 513, 514의 호칭번호 및 치수에 대해 알아보도록 하겠습니다.
