7단계로 배우는 유한요소해석(FEA) 기초

유한요소해석(Finite Element Analysis, FEA)은 복잡한 구조물의 강도, 변형, 열전달 등을 해석하는 데 필수적인 도구입니다. 특히 기계공학, 항공우주공학, 토목공학 등 다양한 분야에서 활용되고 있습니다. 하지만 FEA는 어려운 이론과 복잡한 소프트웨어 사용법 때문에 초보자들이 접근하기 어려워하는 분야이기도 합니다.



이 글에서는 FEA의 기본 개념부터 실제 해석 과정까지 7단계로 나누어 상세하게 설명하고, 초보자도 쉽게 따라 할 수 있도록 실제 예시와 함께 다룰 것입니다. 또한, 네이버와 구글 검색에서 노출이 잘 될 수 있도록 SEO에 최적화된 키워드를 사용하여 글을 구성하였습니다.





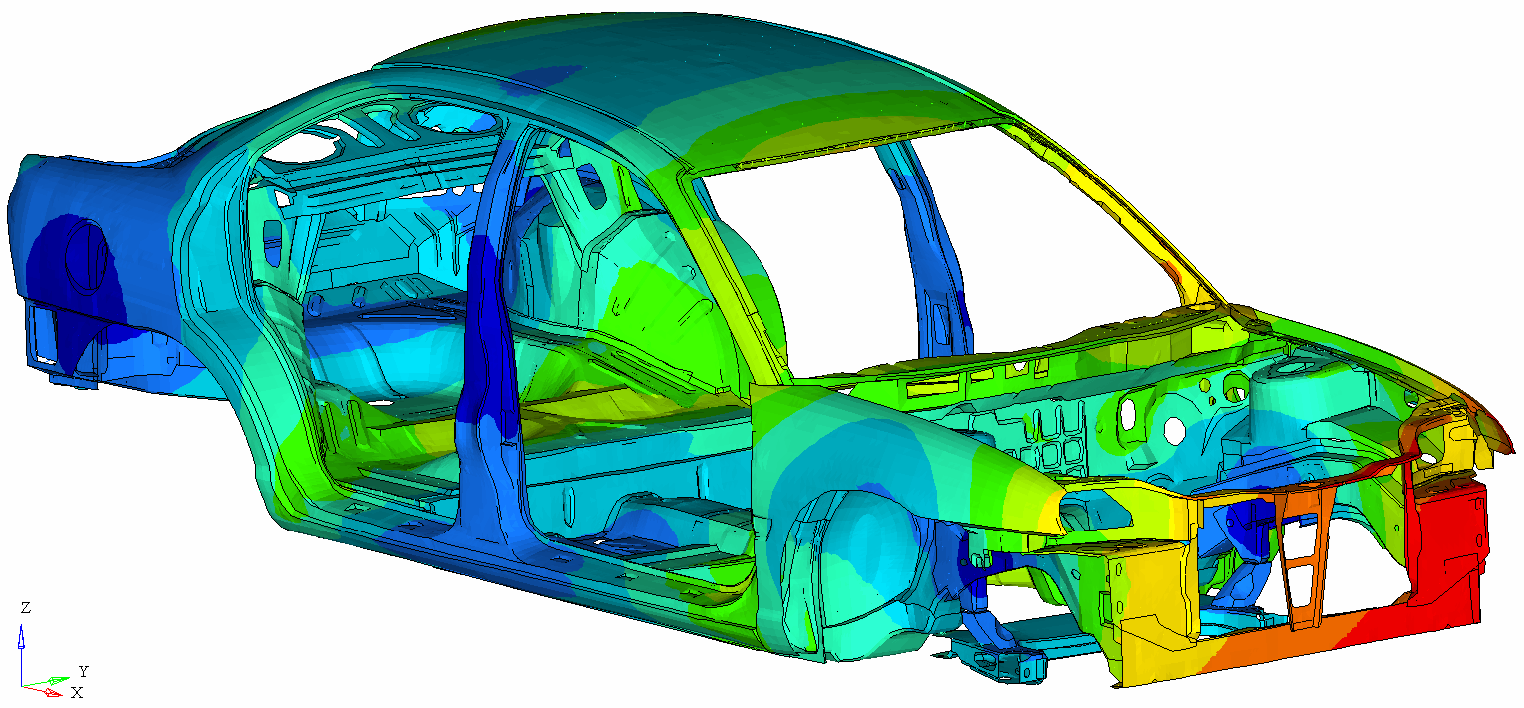

1단계: 유한요소해석(FEA)이란 무엇인가?

유한요소해석(Finite Element Analysis, FEA)은 복잡한 물리적 현상을 수치적으로 해석하는 데 사용되는 도구입니다. 특히 공학 분야에서 구조물의 강도, 변형, 열전달, 유체 흐름 등을 예측하고 분석하는 데 널리 활용됩니다.

1.1 왜 유한요소해석이 필요한가?

• 복잡한 문제 해결: 실제 문제는 대부분 간단한 수식으로 표현하기 어려운 비선형성, 불연속성 등을 가지고 있습니다. FEA는 이러한 복잡한 문제를 효과적으로 해결할 수 있는 수치적인 방법을 제공합니다.
• 실험 비용 절감: 실제 제품을 제작하여 실험하는 것은 시간과 비용이 많이 소요됩니다. FEA를 통해 가상 환경에서 다양한 시나리오를 시뮬레이션하여 설계 단계에서 문제점을 발견하고 개선할 수 있습니다.
• 설계 최적화: FEA를 활용하여 설계 변수를 변경하며 해석을 수행함으로써 최적의 설계를 찾을 수 있습니다.
• 안전성 확보: 제품의 안전성을 평가하고, 예상치 못한 상황에 대한 대비를 할 수 있습니다.

1.2 유한요소해석의 기본 원리

• 유한 요소 분할: 연속적인 물체를 작은 유한 요소로 나눕니다. 각 요소는 간단한 형상(삼각형, 사각형 등)을 가지며, 노드라고 불리는 연결점으로 연결됩니다.
• 요소 내에서의 근사: 각 요소 내에서 미분 방정식을 간단한 함수(예: 다항식)로 근사합니다.
• 전역 방정식 구성: 모든 요소에 대한 방정식을 조립하여 전체 구조물에 대한 연립 방정식을 구성합니다.
• 연립 방정식 해석: 수치 해석 기법을 이용하여 연립 방정식을 풀고, 각 노드에서의 미지수(변위, 응력 등)를 계산합니다.





1.3 유한요소해석의 주요 용도

• 구조 해석: 건물, 다리, 자동차 등의 구조물의 강도, 변형, 안정성을 평가 열 해석: 전자기기, 엔진 등에서 발생하는 열 분포를 분석
• 유체 해석: 유체 흐름, 열전달 현상을 분석
• 진동 해석: 기계의 진동 특성을 분석하여 공진 현상을 예방
• 충격 해석: 충돌 시 발생하는 응력, 변형을 분석

1.4 유한요소해석 소프트웨어

• ANSYS: 가장 널리 사용되는 상용 소프트웨어 중 하나로, 다양한 물리 현상을 해석할 수 있습니다.
• ABAQUS: 비선형 해석에 강점을 가진 소프트웨어입니다.
• NASTRAN: 항공우주 산업에서 많이 사용되는 소프트웨어입니다.
• COMSOL Multiphysics: 다중 물리 시뮬레이션에 특화된 소프트웨어입니다.



2단계: FEA 해석 과정

FEA 해석 과정은 전처리된 모델을 바탕으로 실제적인 해석을 수행하고 결과를 얻는 단계입니다. 이 단계는 FEA의 핵심적인 부분으로, 정확한 해석 결과를 얻기 위해서는 다양한 요소를 고려해야 합니다.

2.1 연립 방정식 구성

• 요소 강성 행렬: 각 요소에 대한 강성 행렬을 구성합니다. 강성 행렬은 요소의 기하학적 형상, 재료 특성, 그리고 요소 내의 변형과 힘 사이의 관계를 나타냅니다.
• 전역 강성 행렬: 모든 요소의 강성 행렬을 조립하여 전체 구조물에 대한 전역 강성 행렬을 구성합니다. 이 행렬은 구조물의 전체적인 강성을 나타냅니다.
• 하중 벡터: 구조물에 작용하는 하중을 벡터 형태로 나타냅니다.

연립 방정식: 전역 강성 행렬과 하중 벡터를 이용하여 다음과 같은 연립 방정식을 구성합니다.

[K]{u} = {F}

• K: 전역 강성 행렬
• u: 미지의 노드 변위 벡터
• F: 하중 벡터

2.2 연립 방정식 해석

• 직접 해법: Gauss 소거법, LU 분해 등의 직접적인 방법을 사용하여 연립 방정식을 해결합니다. 대규모 문제의 경우 계산량이 많아질 수 있습니다.
• 반복 해법: Gauss-Seidel법, Conjugate Gradient법 등의 반복적인 방법을 사용하여 해를 구합니다. 대규모 문제에 효율적이며, 메모리 사용량을 줄일 수 있습니다.

2.3 해석 결과

연립 방정식을 풀면 각 노드에서의 미지의 변위를 구할 수 있습니다. 이를 바탕으로 다음과 같은 정보를 얻을 수 있습니다.

• 응력: 각 요소 내부의 응력 분포를 계산하여 구조물의 강도를 평가합니다.
• 변형: 각 요소의 변형량을 계산하여 구조물의 변형 형상을 파악합니다.
• 반력: 지지점에서 발생하는 반력을 계산합니다.
• 고유 진동수: 구조물의 고유 진동수를 계산하여 진동 문제를 해석합니다.

2.4 해석 결과의 의미

• 안전성 평가: 계산된 응력이 허용 응력 이하인지 확인하여 구조물의 안전성을 평가합니다.
• 강성 평가: 변형량을 분석하여 구조물의 강성을 평가합니다.
• 최적 설계: 설계 변수를 변경하여 해석을 반복하고, 최적의 설계를 찾습니다.

2.5 해석 결과의 시각화

• 등고선: 응력, 변형 등의 분포를 등고선으로 표현하여 시각적으로 확인합니다.
• 변형 형상: 변형된 형상을 3차원 그래픽으로 표현하여 전체적인 변형 양상을 파악합니다.

2.6 해석 결과의 평가

• 해석 결과의 신뢰성: 해석 결과가 실제 물리적인 현상과 일치하는지 검토합니다.
• 해석 결과의 정확도: 해석에 사용된 요소의 크기, 재료 모델, 경계 조건 등이 해석 결과에 미치는 영향을 분석합니다.
• 해석 결과의 유효성: 해석 결과를 바탕으로 설계 결정을 내릴 수 있는지 판단합니다.



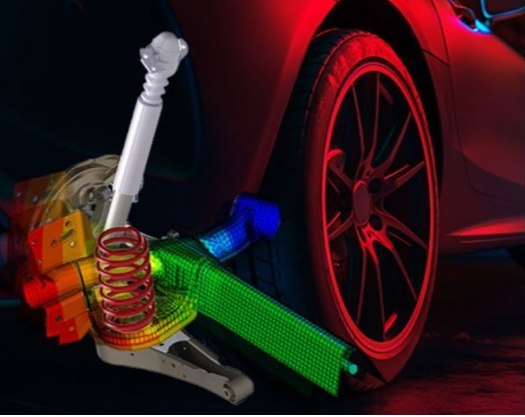

3단계: 유한요소(Finite Element)

유한요소해석(FEA)에서 가장 기본적인 단위는 바로 유한 요소입니다. 복잡한 구조물을 작은 조각으로 나눈 이 유한 요소는 해석의 정확도와 효율성에 직접적인 영향을 미칩니다.

3.1 유한 요소란 무엇인가?

유한 요소는 연속적인 물체를 유한한 크기의 단위로 나눈 것을 의미합니다. 각 요소는 간단한 기하학적 형상(삼각형, 사각형, 육면체 등)을 가지며, 노드라고 불리는 연결점으로 연결되어 있습니다. 이러한 요소들을 조립하여 전체 구조물을 모델링합니다.

3.2 왜 유한 요소로 나누는가?

복잡한 형상 표현: 복잡한 형상의 구조물도 작은 요소들의 조합으로 표현할 수 있습니다.

수치 해석의 용이성: 미분 방정식을 각 요소 내에서 근사하여 해석하기 용이합니다.

병렬 처리: 각 요소에 대한 계산을 병렬 처리하여 해석 시간을 단축할 수 있습니다.

3.3 유한 요소의 종류

유한 요소는 크기, 형상, 차수 등 다양한 기준으로 분류될 수 있습니다.

차수에 따른 분류

• 1차 요소: 각 변의 중간점을 연결하여 만든 요소로, 간단하지만 정확도가 낮을 수 있습니다.
• 2차 요소: 각 변을 3등분하여 중간점을 추가하고, 이들 점을 연결하여 만든 요소로, 1차 요소보다 정확도가 높습니다.
• 3차 요소: 2차 요소보다 더 많은 노드를 가지며, 더욱 정확한 해석이 가능합니다.

형상에 따른 분류

• 삼각형 요소: 2차원 해석에 주로 사용됩니다.
• 사각형 요소: 2차원 해석에 주로 사용되며, 삼각형 요소보다 변형성이 좋습니다.
• 육면체 요소: 3차원 해석에 주로 사용됩니다.
• 특수 요소: 쉘 요소, 빔 요소 등 특수한 목적에 맞게 개발된 요소들이 있습니다.

3.4 유한 요소 메시 생성

유한 요소 메시는 해석의 정확도에 큰 영향을 미치는 중요한 요소입니다. 메시를 생성할 때 다음과 같은 사항을 고려해야 합니다.

• 요소 크기: 해석하고자 하는 부분의 기하학적 특징과 응력 집중 부위를 고려하여 요소 크기를 결정합니다.
• 요소 형상: 요소의 형상이 왜곡되지 않도록 주의해야 합니다.
• 요소 수: 요소 수가 많을수록 정확도는 높아지지만, 계산 시간이 증가합니다.



4단계: 요소 종류와 선택

유한요소해석에서 요소의 종류와 선택은 해석 결과의 정확도와 효율성에 직접적인 영향을 미칩니다. 적절한 요소를 선택하는 것은 성공적인 FEA를 위한 필수적인 단계입니다.

4.1 요소 종류

유한 요소는 크게 1차 요소, 2차 요소, 3차 요소 등으로 나눌 수 있으며, 각 요소는 노드의 개수와 함수의 형태에 따라 다릅니다.

1차 요소

• 각 변에 하나의 노드만 존재하는 가장 간단한 요소입니다.
• 요소 내에서 변위가 선형적으로 변화한다고 가정합니다.
• 계산이 간단하지만 정확도가 낮을 수 있습니다.

2차 요소

• 각 변에 두 개의 노드가 존재하는 요소입니다.
• 요소 내에서 변위가 2차 함수로 변화한다고 가정합니다.
• 1차 요소보다 정확도가 높지만, 계산량이 증가합니다.

3차 요소

• 각 변에 세 개 이상의 노드가 존재하는 요소입니다.
• 요소 내에서 변위가 3차 함수 이상으로 변화한다고 가정합니다.
• 매우 복잡한 형상이나 응력 집중 부위를 정확하게 해석하는 데 사용됩니다.

4.2 요소 선택 기준

문제의 특성

• 응력 집중: 응력 집중이 예상되는 부분에는 고차 요소 또는 미세한 메시를 사용합니다.
• 변형: 큰 변형이 예상되는 경우에는 이를 고려한 요소를 사용해야 합니다.
• 재료 비선형성: 비선형 재료의 경우 적절한 재료 모델과 요소를 선택해야 합니다.

해석 목표

• 정확도: 높은 정확도가 요구되는 경우 고차 요소를 사용합니다.
• 효율성: 계산 시간을 단축하고 싶은 경우 저차 요소를 사용합니다.

소프트웨어 기능

사용하는 FEA 소프트웨어에서 지원하는 요소 종류를 확인해야 합니다.

4.3 요소 선택 시 주의 사항

• 요소 형상: 요소의 형상이 왜곡되지 않도록 주의해야 합니다. 왜곡된 요소는 해석 결과의 정확도를 저하시킬 수 있습니다.
• 요소 크기: 해석하고자 하는 부분의 특성에 따라 요소 크기를 적절하게 조절해야 합니다.
• 요소 종류의 조합: 필요에 따라 다양한 종류의 요소를 조합하여 사용할 수 있습니다.

4.4 특수 요소

• 쉘 요소: 얇은 판이나 쉘 구조를 해석하는 데 사용됩니다.
• 빔 요소: 빔 형태의 구조물을 해석하는 데 사용됩니다.
• 솔리드 요소: 3차원 공간을 채우는 요소로, 일반적인 구조물 해석에 사용됩니다.



5단계: 재료 물성 입력

유한요소해석에서 재료 물성은 구조물의 거동을 정확하게 예측하는 데 있어 매우 중요한 역할을 합니다. 재료의 종류에 따라 물성 값이 다르며, 이러한 물성 값을 정확하게 입력해야 신뢰성 있는 해석 결과를 얻을 수 있습니다.

5.1 재료 물성이란 무엇인가?

재료 물성은 재료 고유의 특성을 나타내는 수치적인 값입니다. 예를 들어, 강철의 경우 탄성계수, 포아슨비, 밀도 등이 중요한 물성 값입니다.

• 탄성계수(Young's modulus): 재료가 힘을 받았을 때 얼마나 탄성적으로 변형되는지를 나타내는 값입니다.
• 포아슨비(Poisson's ratio): 재료가 한 방향으로 늘어날 때 수직 방향으로 줄어드는 비율을 나타내는 값입니다.
• 밀도: 단위 부피당 질량을 나타내는 값입니다.
• 강도: 재료가 파괴되지 않고 견딜 수 있는 최대 응력을 나타내는 값입니다.
• 점성: 유체의 끈끈한 정도를 나타내는 값입니다.

5.2 재료 모델

재료 모델은 재료의 거동을 수학적으로 표현한 모델입니다. 선형 탄성 모델, 비선형 탄성 모델, 소성 모델 등 다양한 재료 모델이 있습니다.

• 선형 탄성 모델: 가장 간단한 모델로, 응력과 변형률이 비례 관계를 갖는다고 가정합니다.
• 비선형 탄성 모델: 응력과 변형률의 관계가 비선형적인 재료에 사용됩니다. 고무, 플라스틱 등이 해당됩니다.
• 소성 모델: 재료가 소성 변형을 일으키는 경우에 사용됩니다. 강철 등이 해당됩니다.

5.3 재료 물성 입력 방법

• 수치 입력: 재료 데이터베이스에서 직접 물성 값을 찾아 입력하거나, 실험 데이터를 기반으로 직접 입력합니다.
• 재료 라이브러리 활용: FEA 소프트웨어에 내장된 재료 라이브러리를 활용하여 표준 재료의 물성 값을 쉽게 가져올 수 있습니다.
• 사용자 정의 재료 모델: 복잡한 재료 거동을 표현하기 위해 사용자 정의 재료 모델을 생성할 수 있습니다.

5.4 재료 물성 입력 시 주의 사항

• 정확한 물성 값 입력: 물성 값이 부정확하면 해석 결과도 부정확해질 수 있습니다.
• 단위: 물성 값의 단위를 확인하고, 해석에 사용되는 단위와 일치하도록 변환해야 합니다.
• 재료 모델 선택: 해석하고자 하는 재료의 특성에 맞는 재료 모델을 선택해야 합니다.
• 온도 의존성: 온도에 따라 물성 값이 변하는 경우, 온도 의존성을 고려해야 합니다.



6단계: 하중 및 경계 조건 설정

유한요소해석에서 하중과 경계 조건은 구조물에 가해지는 실제 환경을 반영하는 매우 중요한 요소입니다. 정확한 하중과 경계 조건을 설정해야 신뢰할 수 있는 해석 결과를 얻을 수 있습니다.

6.1 하중

하중은 구조물에 가해지는 힘이나 모멘트를 의미합니다. 하중의 종류에는 다음과 같은 것들이 있습니다.

• 집중 하중: 특정 지점에 작용하는 힘
• 분포 하중: 특정 영역에 분포되어 작용하는 힘
• 압력 하중: 면에 수직으로 작용하는 힘
• 온도 하중: 온도 변화에 의한 열팽창으로 인한 하중
• 중력 하중: 중력에 의한 하중

6.2 경계 조건

경계 조건은 구조물의 지지 조건을 의미하며, 구조물의 운동을 제한하는 조건입니다. 경계 조건의 종류에는 다음과 같은 것들이 있습니다.

• 고정 지지: 구조물의 특정 지점이 모든 방향으로 이동하지 못하도록 고정하는 조건
• 롤러 지지: 구조물의 특정 지점이 한 방향으로만 이동할 수 있도록 하는 조건
• 힌지 지지: 구조물의 특정 지점이 회전은 자유롭지만, 이동은 제한하는 조건
• 대칭 조건: 구조물의 대칭성을 이용하여 계산량을 줄이는 조건
• 반대칭 조건: 구조물의 반대칭성을 이용하여 계산량을 줄이는 조건

6.3 하중 및 경계 조건 설정 시 주의 사항

• 실제 조건 반영: 하중과 경계 조건은 실제 구조물에 작용하는 조건을 정확하게 반영해야 합니다.
• 단위: 하중과 길이의 단위를 일관되게 사용해야 합니다.
• 하중의 작용점: 하중이 작용하는 정확한 위치를 지정해야 합니다.
• 경계 조건의 적용: 경계 조건을 과도하게 적용하면 해석 결과가 비현실적이 될 수 있습니다.
• 하중 조합: 필요에 따라 여러 가지 하중을 조합하여 해석할 수 있습니다.

6.4 하중 및 경계 조건 설정의 중요성

정확한 하중과 경계 조건 설정은 해석 결과의 신뢰성을 좌우합니다. 잘못된 하중과 경계 조건 설정은 다음과 같은 문제를 야기할 수 있습니다.

• 해석 결과의 오류: 과소 예측 또는 과대 예측
• 해석 불안정: 해석이 수렴하지 않거나 비정상적인 결과가 발생
• 시간 낭비: 불필요한 해석을 반복해야 할 수 있음



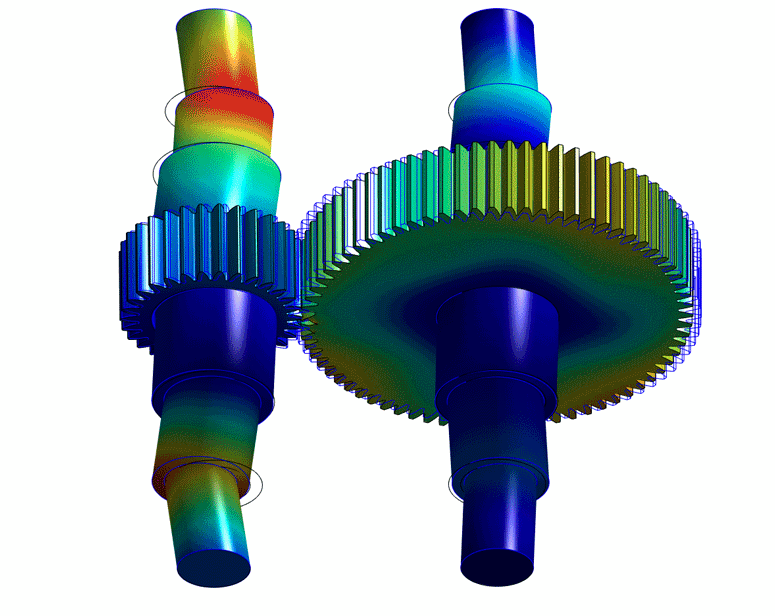

7단계: 해석 결과 해석

유한요소해석(FEA)의 마지막 단계는 바로 해석 결과를 분석하고 해석 모델의 타당성을 검증하는 것입니다. 이 단계를 통해 우리는 설계의 문제점을 파악하고, 개선 방안을 모색할 수 있습니다.

7.1 해석 결과의 종류

FEA를 통해 얻을 수 있는 대표적인 해석 결과는 다음과 같습니다.

• 변위: 구조물의 각 노드에서 발생하는 변위량
• 응력: 구조물 내부에 발생하는 응력 분포
• 변형률: 구조물의 변형 정도
• 반력: 지지점에서 발생하는 반력
• 고유 진동수: 구조물의 고유 진동수 및 진동 모드

7.2 해석 결과 분석 방법

• 등고선: 응력, 변형률 등을 등고선으로 표현하여 시각적으로 분석
• 벡터 플롯: 변위, 속도 등의 벡터 값을 화살표로 표현하여 분석
• 애니메이션: 시간에 따른 변화를 애니메이션으로 표현하여 동적 거동 분석
• 데이터 추출: 특정 위치의 값을 추출하여 상세 분석

7.3 해석 결과 해석 시 고려 사항

• 해석 모델의 타당성: 해석 모델이 실제 구조물을 정확하게 반영하는지 확인해야 합니다.
• 경계 조건의 적절성: 적용된 경계 조건이 실제 구조물의 지지 조건과 일치하는지 확인해야 합니다.
• 하중의 적용: 하중의 크기, 방향, 작용점이 정확한지 확인해야 합니다.
• 재료 물성: 사용된 재료 물성값이 정확한지 확인해야 합니다.
• 요소 메시: 요소의 크기와 형상이 적절한지 확인해야 합니다.
• 해석 결과의 물리적 타당성: 해석 결과가 물리적으로 타당한지 검토해야 합니다. 예를 들어, 응력이 음수로 나타나거나 비현실적으로 큰 값이 나오는 경우에는 해석 모델에 문제가 있는 것일 수 있습니다.

7.4 해석 결과의 활용

• 설계 개선: 해석 결과를 바탕으로 설계를 개선하여 구조물의 강도를 높이거나 무게를 줄일 수 있습니다.
• 안전성 평가: 해석 결과를 통해 구조물의 안전성을 평가하고, 필요한 경우 보강 설계를 수행할 수 있습니다.
• 문제점 진단: 해석 결과를 통해 구조물의 문제점을 진단하고, 원인을 분석할 수 있습니다.

7.5 해석 결과 보고서 작성

해석 결과를 바탕으로 보고서를 작성할 때에는 다음과 같은 내용을 포함해야 합니다.

• 해석 목적: 해석을 수행한 목적
• 해석 모델: 사용된 요소 종류, 재료 모델, 경계 조건 등
• 하중 조건: 적용된 하중의 종류, 크기, 방향
• 해석 결과: 응력, 변형, 진동수 등의 해석 결과를 도표, 그래프 등을 이용하여 시각적으로 표현
• 결론: 해석 결과를 종합적으로 분석하여 얻은 결론



마무리

이 글에서는 유한요소해석(FEA)의 기본 개념부터 실제 해석 과정까지 7단계로 나누어 상세하게 설명했듯이 FEA는 복잡한 구조물의 거동을 예측하는 데 필수적인 도구이며, 다양한 엔지니어링 분야에서 활용되고 있습니다. 이 글을 통해 FEA에 대한 기본적인 이해를 얻고, 실제 문제에 적용할 수 있기를 바라겠습니다.
