LM가이드 안내구조의 설계 및 사용조건에 따른 고정 방법

LM가이드

LM가이드란?

LM 가이드란 레일 방향으로 부드럽고 흔들림 없이 운동하기 위한 직동 부품입니다.

제조업체 마다 LM 가이드(미스미)·LM 가이드(티에이치케이)·NSK LM 가이드(엔에스케이)·리니어 웨이(아이케이오)·슬라이드 가이드(엔비)라 부릅니다.

■취급 제조업체

미스미, 티에이치케이, 아이케이오, 엔비

■특징

미니어처에서 중간·중하중용까지 업계 표준품, 맞춤 홀 붙이 등 풍부한 라인업. 사이즈, 재질, 정밀도를 선택할 수 있으며 레일은 1㎜ 단위로 지정 가능.

·티에이치케이는 중간 중하중용(SHS형·HSR형·SSR형) 및 미니어처(SRS형), 아이케이오의 C 루브(ML형·MH형·ME형), 엔비의 단납기 시리즈 등 취급 품목도 풍부합니다.

■주변 부품

캡, 클램퍼, 리니어 록, 스토퍼, 블록, 접이식 주름



LM가이드 안내구조의 설계

LM 가이드는 모든 사용조건을 만족하도록 풍부한 종류가 준비되어 있습니다. 일반적인 수평 사용으로부터 수직 사용, 역 사용, 경사 사용, 벽면 사용, 1 축으로 모멘트를 받게 하는 사용등, 공간을 최소화하면서 긴 수명·고강성의 직선 안내를 간단하게 얻을 수 있습니다.



LM가이드 안내구조의 배치 예시

다음은 LM가이드를 설치할 때 대표적인 안내구조와 배치입니다.

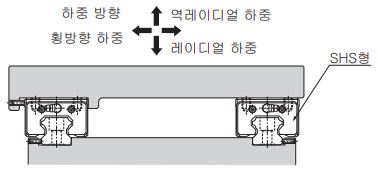

▷ 각 방향에 높은 강성이 필요한 경우의 2축 사용

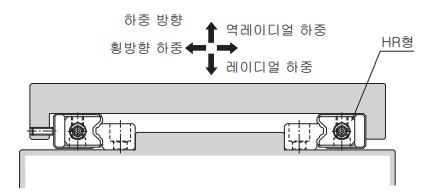

▷ 레이디얼 방향으로 높은 강성이 필요한 경우의 2축 사용

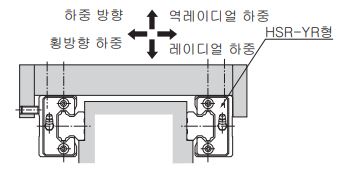

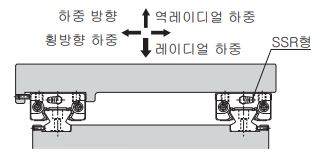

▷ 레이디얼 방향으로 높은 강성이 필요한 경우의 2축 사용

▷ 1축으로 사용하는 경우

▷ 장치 높이를 가능한 낮게 하려는 경우의 사용 (예압 가변형)

▷ 중하중으로 장착면이 러프한 경우의 사용 (예압, 자동조정 타입)



사용조건에 따른 LM가이드의 고정 방법

LM 가이드는 LM 블록의 장착 공간이나 구조상 위로부터 볼트를 장착하는 타입과 아래로부터 장착하는 타입으로 나누어 시리즈화 되어 있습니다. 또, LM 레일의 장착도 볼트로 고정하는 타입과 LM레일을 클램프로 고정하는 타입(JR 형)이 준비되어 있어 용도에 맞게 선정할 수 있습니다.

그림1. (왼)밀착 기준면만 고정 / (우) 누름나사에 의한 고정

그림1. (왼)누름판에 의한 고정 / (중) 테이퍼 기브에 의한 고정 / (오) 핀에 의한 고정

LM 가이드의 장착은 그림1에 나타낸 방법 등이 있습니다만 특히, 기계에 진동이 있어 LM 레일이나 LM 블록이 빠질 우려가 있는 경우는 그림2에 나타낸 고정 방법을 추천합니다. (2축 이상 병렬 사용의 경우，LM 블록의 폭 방향의 고정은 기준측만 합니다)

그림2. (왼) 레일 밀착 기준면에만 고정 / (오) 블록 밀착 기준면에만 고정

그림2. (왼) 밀착 기준면이 없는 경우 / (오) 노크핀에 의한 고정

구조상 이와 같은 방법을 취할 수 없는 경우는 그림3과 같이 노크 핀을 박아서 고정합니다만, LM 레일의 윗면 및 바닥면은 표면 경화되어있으므로 초경 엔드밀로 표면을 2∼3mm 가공하고 나서 핀 구멍을 가공하시기 바랍니다.

그림3. 기계에 진동이나 충격이 작용하는 경우



위 포스팅은 삼익THK 제품을 기준으로 작성되었습니다.
