공구의 생크 4각부 규격

안녕하세요. 메카럽입니다.

이번 포스팅에서는 일명 자루라고도 하는 생크에 대해 알아보도록 하겠습니다.

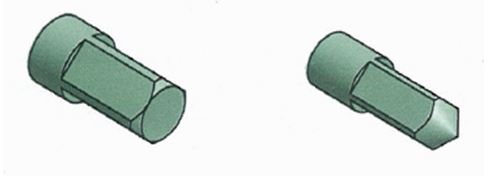

생크라는 용어가 생소하신 분들도 계실텐데요. 쉽게 설명드려서 핸들(손잡이)를 이용해 둥근 형체를 돌리기 위해 원형물체를 곡면이 아닌 평면으로 4군데를 만드는 작업을 말합니다. 그러면 공구의 생크의 정의와 규격에 대해 좀 더 자세히 알아보도록 하겠습니다.

---

생크의 정의

공구를 공작기계에 결합시키는 자루 부분으로 자루라고도 합니다. 선반 가공에 사용되는 바이트에서는 바이트를 공구대에 고정시키는 4각 부분, 드릴에서는 드릴척 등에 고정되는 부분, 드롭 해머에서는 금형을 램에 장착하기 위한 돌기물을 말합니다.

바이트의 생크 치수는 4각 부분의 1변의 길이로 나타내게 되는데, 비교적 작은 것은 10×10, 흔히 사용되는 일반적인 것으로는 20×20이나 25×25(단위는 모두 ㎜) 등이 있습니다.

---

생크의 규격 - 공구의 생크 4각부(KS B 3245:2002)

1. 적용범위

이 규격은 주로 손으로 돌리는 절삭 공구의 생크 4각부에 대하여 규정합니다.

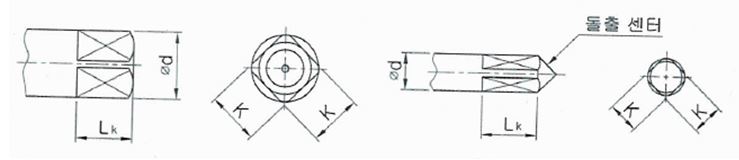

단위 : mm

생크 지름 d(h9)			4각부의 나비 K		4각부의 길이 Lk
장려치수	초과	이하	기준치수	허용차 h12	기준치수
1.12	1.06	1.18	0.9	0    -0.10	4
1.25	1.18	1.32	1		4
1.4	1.32	1.5	1.2		4
1.6	1.5	1.7	1.25		4
1.8	1.7	1.9	1.4		4
2	1.9	2.12	1.6		4
2.24	2.12	2.36	1.8		4
2.5	2.36	2.65	2		4
2.8	2.65	3	2.24		5
3.15	3	3.35	2.5		5
3.55	3.35	3.75	2.8		5
4	3.75	4.25	3.15	0    -0.12	6
4.5	4.25	4.75	3.55		6
5	4.75	5.3	4		7
5.6	5.3	6	4.5		7
6.3	6	6.7	5		8
7.1	6.7	7.5	5.6		8
8	7.5	8.5	6.3	0    -0.15	9
9	8.5	9.5	7.1		10
10	9.5	10.6	8		11

생크 지름 d(h9)			4각부의 나비 K		4각부의 길이 Lk
장려치수	초과	이하	기준치수	허용차 h12	기준치수
11.2	10.6	11.8	9	0    -0.15	12
12.5	11.8	13.2	10		13
14	13.2	15	11.2	0    -0.18	14
16	15	17	12.5		16
18	17	19	14		18
20	19	21.2	16		20
22.4	21.2	23.6	18		22
25	23.6	26.5	20	0    -0.21	24
28	26.5	30	22.4		26
31.5	30	33.5	25		28
35.5	33.5	37.5	28		31
40	37.5	42.5	31.5	0    -0.25	34
45	42.5	47.5	35.5		38
50	47.5	53	40		42
56	53	60	45		46
63	60	67	50		51
71	67	75	56	0    -0.30	56
80	75	85	63		62
90	85	95	71		68
100	95	106	80		75

▶ K의 허용차는 KS B 0401에 따릅니다. 다만 K의 허용차에는 모양 및 위치(중심이동)의 편차를 포함합니다.

▶ 장려 생크 지름의 경우에는 K와 d의 비는 0.8mm이고, 모두 지름 구분에서도 K/d=0.75~0.85mm입니다.

▶ d의 허용차는 고정밀도의 공구에서는 KS B 0401의 h9, 그 밖의 공구에는 h11에 따릅니다.

▶ 원형의 축을 가공하여 평면으로 나타나는 부분은 가는 실선을 사용하여 대각선으로 교차 표시합니다.

---

생크의 규격 - 부속서(규정) 공구의 종래형 생크 4각부(KS B 3245:2002)

1. 적용범위

이 부속서(규정)는 주로 손으로 돌리는 절삭 공구의 종래형 생크 4각부에 대하여 규정합니다.

단위 : mm

생크 지름 d		4각부의 나비 K		4각부의 길이 Lk
초과	이하	기준치수	허용차 h12	기준치수
2	2.15	1.6	0    -0.10	5
2.15	2.4	1.8		5
2.4	2.7	2		5
2.7	2.95	2.2		5
2.95	3.35	2.5		5
3.35	3.78	2.8		6
3.78	4.3	3.2		6
4.3	4.7	3.5		6
4.7	5.4	4		7
5.4	6	4.5		7
6	6.7	5		8
6.7	7.3	5.5		8
7.3	8	6		9
8	8.6	6.5		9
8.6	9.5	7		10
9.5	10.7	8		11
10.7	12	9		12
12	13.5	10	0    -0.15	13
13.5	14.7	11		14
14.7	16	12		15
16	17.2	13		16

생크 지름 d		4각부의 나비 K		4각부의 길이 Lk
초과	이하	기준치수	허용차 h12	기준치수
17.2	18.7	14	0    -0.15	17
18.7	20.2	15		18
20.2	23	17		20
23	25.5	19		22
25.5	28	21	0    -0.20	24
28	31	23		26
31	35	26		30
35	39	29		32
39	43	32		35
43	47	35		38
47	51	38		42
51	55	41		44
55	61	46		50
61	67	50		52
67	72	54		58
72	77	58		62
77	84	63		66
84	89	67		70
89	95	71		75
95	100	77		80



▶ 적용 예

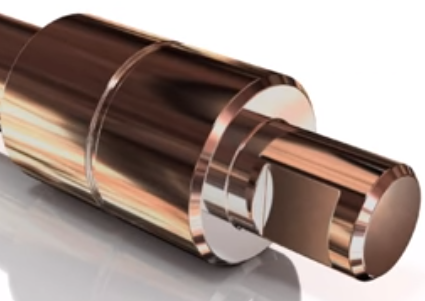

1. 축의 지름(D)이 15mm인 경우 4각부의 나비 K값은 12이며, 4각부의 길이 Lk값은 15입니다(이동하는 경우).

2. 원형의 축을 가공하여 평면으로 나타나는 부분은 가는 실선을 사용하여 대각선으로 교차 표시합니다.
