나사의 제도 핵심 요약

결합용 기계요소 제도

나사의 제도

나사의 호칭지름 : 수나사의 바깥지름으로 나타낸다.



나사의 종류 및 기호

구 분		나사의 종류		기 호
일 반 용	ISO 표준에 있는 것	미터 보통 나사		M
		미터 가는 나사
		미니추어 나사		S
		유니파이 보통 나사		UNC
		유니파이 가는 나사		UNF
		미터 사다리꼴 나사		Tr
		관용 테이퍼 나사	테이퍼 수나사	R
			테이퍼 암나사	Rc
			평행 암나사	Rp
	ISO 표준에 없는 것	관용 평행 나사		G
		30˚ 사다리꼴 나사		TM
		29˚ 사다리꼴 나사		TW
		관용 테이퍼 나사	테이퍼 나사	PT
			평행 암나사	PS
		관용 평행 나사		PF
특수용		미싱 나사		SM
		전구 나사		E
		자전거 나사		BC



함께보면 좋은 글

볼트(Bolt)와 나사(Screw)의 특징과 차이





나사의 제도 방법

☞ 단면 시 암나사는 안 지름까지 해칭 한다.

☞ 수나사와 암나사의 골지름은 모두 가는 실선으로 그린다.

☞ 수나사와 암나사 결합부의 단면은 수나사 기준으로 나타낸다.

☞ 수나사의 바깥지름과 암나사의 안 지름은 굵은 실선으로 그린다.

☞ 완전 나사부와 불완전 나사부의 경계선은 굵은 실선으로 그린다.

※ 완전 나사부 : 환봉이나 구멍에 나사 내기를 할 때, 완전한 나사산이 만들어져 있는 부분

※ 불완전 나사부 : 환봉이나 구멍에 나사내기를 할 때, 나사가 끝나는 곳에서 불완전 나사산을 갖는 부분

☞ 수나사와 암나사의 측면 도시에서 골 지름과 바깥지름은 가는 실선으로 그린다.

☞ 암나사의 단면 도시에서 드릴 구멍의 끝 부분은 굵은 실선으로 120˚로 그린다.

☞ 불완전 나사부의 골밑을 나타내는 선은 축 선에 대하여 30˚의 경사진 가는 실선으로 그린다.

☞ 가려서 보이지 않는 암나사의 안 지름은 보통의 파선으로 그리고, 바깥지름은 가는 파선으로 그린다.



수나사와 암나사 제도

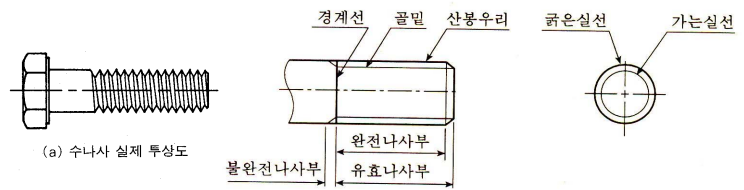

수나사

암나사



나사의 리드(L)

나사를 1회전 시켰을 때 축 방향으로 진행한 거리

" 나사의 리드 (L) = nP "

P : 피치

n : 나사의 줄 수



나사의 호칭

나사의 종류 기호	나사의 호칭지름	X	피치	나사의 등급
M	20	X	2	6H/5g

※ 나사의 등급 6H=암나사 6급, 5g=수나사 5급



유니파이 나사의 호칭 방법

나사의 지름을 표시하는 숫자 또는 호칭	3/8	인치, 호칭지름
1인치당 나사산의 수	16	나사산수 16개
나사 종류 기호	UNC	- UNC : 유니파이 보통나사 - UNF : 유티파이 가는나사
나사의 등급	2A	- 수나사 : 1A, 2A, 3A - 암나사 : 1B, 2B, 3B "낮을수록 높은 정밀도"



나사의 표시방법(왼 2줄 M50X2-4h)

좌	2줄	M50X2	-	4h
왼나사	2줄나사	미터나사 지름 : 50mm 피치 : 2mm	-	정밀등급



핵심 문제



01. 나사의 도시에서 완전 나사부와 불완전 나사부의 경계선을 나타내는 선의 종류는? (2013년 2회 - 기출)

① 굵은 실선

② 가는 실선

③ 가는 1점 쇄선

④ 가는 2점 쇄선



정답 : ①



01 - 해설.

나사의 도시에서 완전 나사부와 불완전 나사부의 경계선은 굵은 실선으로 나타낸다.







02. 도면에 3/8-16 UNC-2A로 표시되어 있다. 이에 대한 설명 중 틀린 것은? (2013년 4회 - 기출)

① 3/8은 나사의 지름을 표시하는 숫자이다.

② 16은 1인치 내의 나사산의 수를 표시한 것이다.

③ UNC는 유니파이 보통 나사를 의미한다.

④ 2A는 수량을 의미한다.



정답 : ④



02 - 해설.

유니파이 나사의 호칭 방법에서 2A는 나사의 등급을 나타내는 것으로 수나사 중에서 중간 등급임을 의미한다.







03. 다음은 ISO규격 나사 중에서 미터 보통 나사를 기호로 나타내는 것은? (2013년 5회 - 기출)

① Tr

② R

③ M

④ S



정답 : ③



03 - 해설.

미터 보통 나사의 기호는 M으로 나타낸다.
