내접 헬리컬기어 및 이중 헬리컬 기어 개요 및 요목표

안녕하세요. 메카럽입니다.

이번 포스팅에서는 내접 헬리컬 기어와 이중 헬리컬 기어에 대해 알아보도록 하겠습니다.

헬리컬 기어는 기계를 잘 모르시는 분들도 트렌스포머라는 영화에서 자동차에서 로보트로 변신할 때 자주 나온 기어라 조금은 익숙하실 거라 생각합니다. 그만큼 큰 힘을 전달할 수 있는 기어라고 생각하시면 될 것 같습니다.

---

내접 헬리컬기어

내접기어란 기어의 이가 안쪽으로 가공되어 큰 기어 속에 작은 기어가 접하여 회전하는 기어입니다.

---

내접 헬리컬기어 요목표

단위 : mm

내접 헬리컬 기어
기어치형		표준	전체 이높이			6.75
치형 기준 평면		치직각	이두께		오버핀(볼) 치수	283.219-0.979           -0.221 (볼지름=5.000)
기준 래크	치형	보통이	다듬질 방법			피니언 커터절삭
	모듈	3	정밀도			KS B 1405 5급
	압력각	20˚	비 고	백래시 : 0.15~0369 재료 : SCM435 열처리 : 퀜칭, 템퍼링 경도 : HB 241~302
잇수		84
비틀림각		29.6333˚ (29.38˚)
리드		-
비틀림 방향		도시
기준 피치원 지름		298.918

---

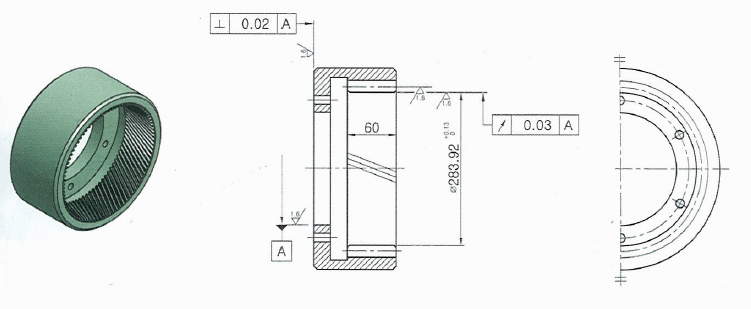

내접 헬리컬 기어 도시법

① 잇봉우리원은 굵은 실선으로 표시합니다.

② 피치원은 가는 1점쇄선으로 표시합니다.

③ 이골원 지름은 가는 실선으로 작도합니다. 다만, 축에 직각인 방향에서 본 그림을 단면으로 도시할 때는 이골의 선은 굵은 실선으로 표시합니다.

④ 내접 헬리컬 기어의 잇줄 방향은 3개의 가는 실선으로 합니다.

---

이중 헬리컬 기어 요목표

단위 : mm

이중 헬리컬 기어
기어치형		표준	전체 이높이			22.5
치형 기준 평면		치직각	이두께		오버핀(볼) 치수	15.71+0.15         -0.50 (캘리퍼 이높이=10.05)
기준 래크	치형	보통이	다듬질 방법			호브절삭
	모듈	10	정밀도			KS B 1405 4급
	압력각	20˚	비 고	상대 기어 잇수 : 20 중심 거리 : 617.89 백래시 : 0.3~0.85 재료 : - 열처리 : - 경도 : -
잇수		92
비틀림각		25˚
리드		-
비틀림 방향		도시
기준 피치원 지름		1015.105

---

이중 헬리컬 기어 도시법

① 잇봉우리원은 굵은 실선으로 표시합니다.

② 피치원은 가는 1점 쇄선으로 표시합니다.

③ 이골원 지름은 가는 실선으로 작도합니다. 다만, 축에 직각인 방향에서 본 그림을 단면으로 도시할 때는 이골의 선은 굵은 실선으로 표시합니다.

④ 잇줄 방향은 통상 3개의 가는 실선으로 표시합니다.

---

이번 포스팅에서는 헬리컬 기어 중 내접 헬리컬 기어, 이중 헬리컬 기어에 대해 알아보았습니다. 기어의 종류가 여러가지가 있어 당분간은 기어의 종류들에 대해 알아보도록 하겠습니다. 다음 포스팅에서는 나사기어에 대해 알아보도록 하겠습니다. 하루하루 행복하세요.
