마이크로미터란?

마이크로미터는 매우 정밀한 측정을 할 수 있는 측정기입니다. 대부분의 마이크로미터는 1/1000인치 내에서 측정하도록 설계되었습니다! 맞는 말이에요. 이와 같은 정확한 측정은 물체 사이의 아주 작은 공간이라도 문제나 어려움을 일으킬 수 있는 경우에 필요합니다.

마이크로미터 나사 게이지라고도 하는 마이크로미터는 버니어, 다이얼 캘리퍼스, 디지털 캘리퍼스.

마이크로미터는 일반적으로 캘리퍼스(프레임으로 연결된 반대쪽 끝) 형태로 되어 있지만 항상 그런 것은 아닙니다. 스핀들은 매우 정밀하게 가공된 나사이며 측정 대상은 스핀들과 모루 사이에 위치합니다.

스핀들은 측정 대상이 스핀들과 모루에 가볍게 닿을 때까지 래칫 손잡이나 골무를 돌려서 움직입니다.

마이크로미터는 천체 또는 미세한 물체의 겉보기 지름을 측정하기 위해 망원경이나 현미경에도 사용됩니다. 망원경에 사용되는 마이크로미터는 1638년경 영국의 천문학자인 William Gascoigne에 의해 발명되었습니다.



마이크로미터 기호

마이크론이라고도 하는 마이크로미터는 길이가 0.001mm 또는 약 0.000039인치인 미터법 단위입니다. 기호는 μm입니다. 마이크로미터는 일반적으로 미생물 및 콜로이드 입자와 같은 미세한 물체의 두께 또는 직경을 측정하는 데 사용됩니다.

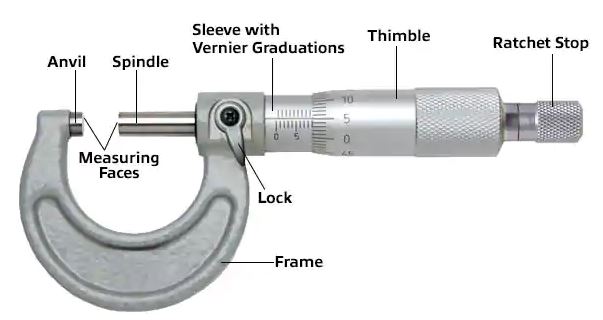

마이크로미터의 부품

Frame
빌과 배럴을 서로 일정하게 유지하는 C자형 몸체. 측정을 왜곡할 수 있는 굴곡, 팽창, 수축을 최소화해야 하기 때문에 두껍습니다. 프레임은 무거우며 결과적으로 높은 열 질량을 가지므로 잡고 있는 손/손가락으로 인해 상당한 열이 발생하는 것을 방지합니다. 열 전달을 더욱 감소시키는 절연 플라스틱 판으로 덮인 경우가 많습니다.

Anvil
스핀들이 향하고 샘플이 닿는 반짝이는 부분입니다.

Sleeve, barrel, or stock
선형 눈금이 있고 때로는 버니어 표시가 있는 고정된 원형 구성 요소입니다. 일부 기기에서 스케일은 내부 고정 배럴 위에 꼭 맞는 이동 가능한 원통형 슬리브 피팅에 표시됩니다. 이렇게 하면 슬리브 위치를 약간 변경하여 영점 조정을 수행할 수 있습니다.

Lock nut, lock-ring, or thimble lock
측정을 일시적으로 유지하는 경우와 같이 스핀들을 정지 상태로 유지하기 위해 조일 수 있는 널링된 구성요소(또는 레버).

나사
"작동 원리"에 설명된 마이크로미터의 핵심. 배럴 내부입니다. 이것은 독일어로 장치의 일반적인 이름이 문자 그대로 "측정 나사"인 Messschraube라는 사실을 참조합니다.

Spindle
골무가 모루를 향해 움직이게 하는 반짝이는 원통형 구성요소.

Thimble
엄지손가락이 돌아가는 부품. 졸업 표시.
래칫 스톱(Ratchet stop): 보정된 토크에서 미끄러짐으로써 적용된 압력을 제한하는 핸들 끝에 있는 장치.



마이크로미터의 종류

1. 외부 마이크로미터
이 유형의 마이크로미터는 물체의 외부(외경(OD))를 측정하도록 설계되었습니다. 내부 나사를 돌려 열고 닫는 C-클램프와 매우 흡사한 모양과 움직임을 보입니다.
마이크로미터에서 측정하고자 하는 물체는 모루(클램프의 고정된 끝)와 스핀들(클램프의 움직이는 부분) 사이에 고정됩니다. 개체가 클램프에 고정되면 골무(손잡이 부분)의 번호 매기기 시스템을 사용하여 측정값을 찾습니다.

2. 마이크로미터 내부
외부 마이크로미터는 물체의 외경을 측정하는 데 사용되지만 내부 마이크로미터는 내부 또는 내경(ID)을 측정하는 데 사용됩니다. 이것들은 펜처럼 보이지만 중앙에 회전하는 골무가 있습니다.
골무가 회전함에 따라 마이크로미터는 커튼 봉처럼 확장됩니다. 그런 다음 도구의 각 끝이 파이프 내부에 닿을 때까지 확장됩니다. 이런 일이 발생하면 골무의 번호 매기기 시스템을 사용하여 측정값을 찾습니다.

3. 깊이 마이크로미터
내부 및 외부 마이크로미터는 모두 물체 또는 구멍의 직경을 측정하는 데 사용되지만 깊이 마이크로미터는 구멍, 홈 또는 슬롯의 깊이를 측정하는 데 사용됩니다. 깊이 마이크로미터에는 측정해야 하는 홈의 상단과 정렬되는 베이스가 있습니다.
골무는 베이스에서 튀어나온 샤프트에 있습니다. 골무가 회전하면서 측정봉이 샤프트에서 내려옵니다. 막대가 측정 중인 구멍의 바닥 표면에 닿을 때까지 계속 회전합니다. 이런 일이 발생하면 골무의 번호 매기기 시스템을 사용하여 측정값을 찾습니다.



언제 마이크로미터를 사용할까?

매우 정밀한 측정이 필요할 때 마이크로미터를 사용합니다. 측정해야 할 대상에 따라 다양한 디자인이 있습니다. 파이프, 도구 또는 외부 물체의 크기일 수 있습니다. 이것은 파이프, 베어링 또는 다른 속이 빈 물체의 내부 너비일 수 있습니다. 또는 이것은 구멍이나 홈의 깊이일 수 있습니다.

정확성이 가장 중요한 요소일 때 도달하게 될 도구입니다. 이것은 움직이는 부품이 있는 기계의 경우에 자주 발생합니다. 예를 들어 피스톤과 같이 서로 안팎으로 움직이는 부품은 일정하고 직선을 유지해야 합니다. 이러한 부품이 조금이라도 흔들리면 고장나기 시작할 수 있습니다.

이것은 베어링 사용과 같은 다른 응용 분야에서도 마찬가지입니다. 가장 정확한 측정이 필요한 다른 응용 분야는 특히 파이프가 헬륨과 같이 매우 작고 가벼운 분자로 가스를 이동하는 경우 파이프 피팅입니다. 마이크로미터는 판금과 같은 품목의 두께를 측정할 때도 선호되는 도구입니다.



마이크로미터를 읽는 방법

측정에 사용하기 전에 마이크로미터가 영국식인지 미터법인지 확인하는 것이 중요합니다. 이미 작업하고 있는 것과 동일한 측정 단위를 가진 도구를 사용하고 있는지 확인하십시오.

마이크로미터가 적절한 측정으로 회전하면 측정을 수행할 수 있습니다. 이를 위해서는 스핀들과 골무에 있는 숫자를 더해야 정확한 측정이 가능합니다.

원하는 숫자를 찾는 방법은 마이크로미터의 유형과 디자인에 따라 다릅니다. 마이크로미터를 읽는 방법에 대한 지침은 도구와 함께 제조업체에서 제공합니다.
