선반은 가공 작업의 기본 도구이며 금속, 목재 및 플라스틱과 같은 다양한 재료를 성형하고 절단하는 데 사용되며 선반 작업에 사용되는 필수 액세서리 중 하나는 맨드릴입니다. 이번 포스팅에서는 선반 기본 장치 중 맨드릴의 정의와 목적, 다양한 유형의 맨드릴을 알아보고 장단점에 대해 살펴보도록 하겠습니다.
맨드릴이란?

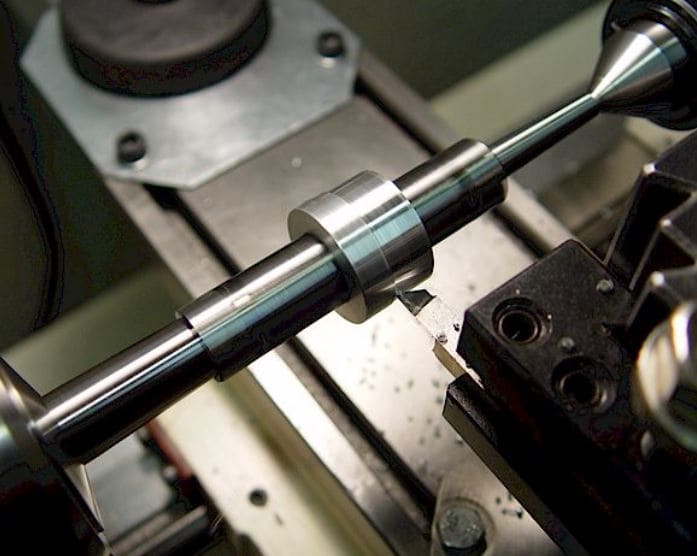

맨드릴은 공작물의 속이 빈 보어에 삽입되어 가공 작업 중에 공작물을 안전하게 지지하고 고정하는 원통형 장치로 센터링 및 지원 도구 역할을 하여 드릴링, 리밍 및 터닝과 같은 정밀한 가공 작업을 정확하게 수행할 수 있으며 일반적으로 절삭 공구의 압력으로 인해 변형되거나 손상될 수 있는 벽이 얇거나 섬세한 공작물을 가공하기 위한 선반 기계에 사용됩니다.
맨드릴의 목적과 종류, 장단점에 대해 알아보자.
맨드릴의 목적
선반 기계에서 맨드릴의 주요 목적은 가공 작업 중에 공작물에 대한 지지와 안정성을 제공하며 사용하는 주요 목적 중 일부는 아래와 같습니다.
- 센터링 및 정렬: 공작물을 선반 기계에서 정확하게 정렬하고 센터링하여 정확한 가공 작업을 할 수 있도록 합니다.
- 공작물 변형 방지: 벽이 얇거나 섬세한 공작물을 지원하여 가공 작업 중에 변형되거나 손상되는 것을 방지합니다.
- 향상된 가공 정확도: 공작물에 안정성을 제공하여 진동을 줄이고 오류를 최소화하면서 정밀한 가공 작업을 가능하게 합니다.
- 다목적성: 공작물 모양과 크기가 광범위하여 선반 기계 작업에서 다재다능한 도구로 사용할 수 있습니다.
맨드릴의 종류
특정 가공 요구 사항에 따라 선반 기계에 사용되는 다양한 유형의 맨드릴이 있으며 몇 가지 일반적인 유형은 아래와 같습니다.
- 플레인 맨드릴: 공작물 보어에 삽입되어 가공 작업 중에 공작물을 지지하는 단순한 원통형 로드로 맨드릴이 공작물 길이 이상으로 연장되는 관통 구멍이 있는 공작물에 사용됩니다.
- 스텝 맨드릴: 각 끝의 직경이 다르며 계단식 보어가 있는 공작물에 사용되며 다양한 직경을 가진 공작물의 다른 섹션에서 가공 작업을 할 수 있습니다.

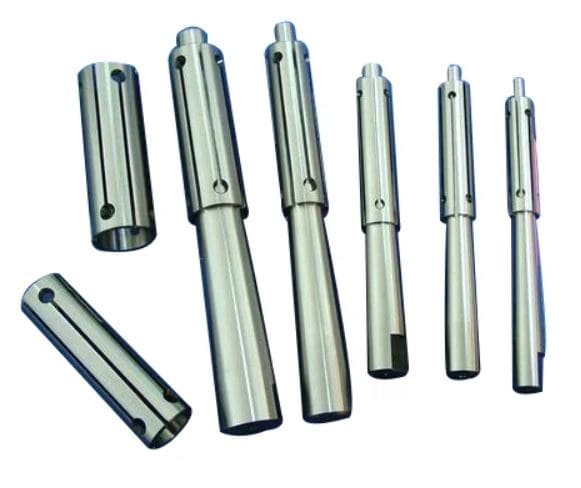

- 확장(팽창) 맨드릴: 직경을 조절할 수 있으며 보어 크기가 다양한 공작물에 사용되며 공작물의 보어에 단단히 맞도록 확장하거나 축소할 수 있어 가공 작업 중에 안전한 지원을 할 수 있습니다.
- 콜릿 맨드릴: 공작물을 고정하기 위해 콜릿을 사용하는 일종의 확장(팽창) 맨드릴로 작은 크기의 공작물에 일반적으로 사용되며 향상된 그립 및 유지 기능이 있습니다.
맨드릴 사용의 장점
선반 기계에서 맨드릴을 사용하면 아래와 같이 몇 가지 장점이 있습니다.
- 향상된 가공 정밀도: 공작물에 안정성과 지지력을 제공하여 오류를 최소화하면서 정밀한 가공 작업을 가능하게 하여 고품질 완제품을 생산합니다.
- 다목적성: 다양한 유형과 크기로 제공되므로 다양한 공작물 모양과 크기에 사용할 수 있는 다목적 도구입니다.
- 공작물 보호: 벽이 얇거나 섬세한 공작물이 가공 작업 중에 변형되거나 손상되는 것을 방지하여 무결성과 좋은 품질을 제공합니다.
- 효율성 향상: 공작물을 정확하게 센터링하고 정렬하여 설정 시간을 줄이고 가공 효율성을 높이는 데 도움이 됩니다.
맨드릴 사용의 단점
맨드릴은 여러 가지 장점을 제공하지만 몇 가지 제한 사항이나 잠재적인 단점이 있다는 점에 유의하는 것이 중요합니다.
- 비용: 맨드릴의 유형과 품질에 따라 다른 워크홀딩 장치에 비해 상대적으로 비쌀 수 있으며, 이로 인해 기계 가공 공정의 전체 비용이 추가될 수 있습니다.
- 크기 제한: 맨드릴은 보유할 수 있는 작업물의 크기 측면에서 제한이 있기 때문에 매우 크거나 무거운 공작물은 용도에 적합하지 않을 수 있으므로 워크홀딩의 대체 방법이 필요할 수 있습니다.
- 복잡한 설정: 선반 기계에서 맨드릴을 설정하는 것은 다른 공작물 고정 방법에 비해 더 복잡할 수 있으며 적절한 정렬 및 센터링을 확보하기 위해 추가 조정 및 측정이 필요할 수 있어 설정 시간이 늘어날 수 있습니다.
- 재료 제한: 일부 맨드릴은 취성 또는 마모성이 높은 재료와 같은 특정 재료에 적합하지 않을 수 있기 때문에 맨드릴이 마모되어 수명과 효율성이 감소할 수 있습니다.
요약
맨드릴은 가공 작업 중에 지지력, 안정성 및 정밀도를 제공하는 선반 기계의 필수 도구로 다양한 유형으로 제공되며 향상된 가공 정확도, 다용성 및 공작물 보호와 같은 몇 가지 장점을 제공하지만 비용, 크기 제한, 복잡한 설정 및 재료 제한을 포함하여 몇 가지 제한 사항이 있을 수도 있습니다. 따라서 특정 가공 요구 사항을 신중하게 고려하고 작업에 적합한 유형의 맨드릴을 선택하는 것이 중요합니다. 맨드릴을 올바르게 사용하면 선반 기계 작업의 효율성과 품질을 크게 향상할 수 있습니다.
