안녕하세요. 메카럽입니다.
이번 포스팅에서는 키플레이트에 대해 알아보도록 하겠습니다.
키플레이트(key plate)의 개요
키플레이트(key plate)는 본체나 하우징 등에 축을 설치하고 나서 축의 회전 방지나 축이 구멍으로부터 빠져나가지 않도록 하기 위하여 축에 밀링커터로 일정 깊이로 홈 가공을 실시하고 그 홈에 직사각형 모양의 얇은 플레이트(plate)를 끼우고 본체나 하우징 등에 볼트로 조립하는 축 관계 요소입니다. 키플레이트의 재질은 일반적으로 열처리를 하지 않으며 KS D 3503 일반구조용 압연강재 2종 SS400 정도의 재질이면 무난합니다. KS 규격은 현재 미제정되어 있으며 아래 규격은 현장 마춤용이므로 참고적으로 활용하시기 바랍니다.
키플레이트(key plate) 규격
단위 : mm
1축에 2개의 키를 사용할 때의 키와 키홈 치수
축 지름 D | 키 | 키 홈 | ||
폭 b x 높이 h | 축 쪽 t | 보스 쪽 t1 | ||
15이상 | 28이하 | 5x3 | 1.8 | D+1.3 |
28초과 | 38이하 | 6x4 | 2.5 | D+1.7 |
38초과 | 50이하 | 8x5 | 3 | D+2.2 |
50초과 | 65이하 | 10x6 | 3.5 | D+2.7 |
60초과 | 95이하 | 12x8 | 4.5 | D+3.7 |
95초과 | 125이하 | 16x10 | 5 | D+5.2 |
125초과 | 155이하 | 20x12 | 6 | D+6.3 |
155초과 | 185이하 | 24x14 | 7 | D+7.3 |
185초과 | 215이하 | 28x16 | 8 | D+8.3 |
215초과 | 250이하 | 32x18 | 9 | D+9.3 |
250초과 | 290이하 | 36x20 | 10 | D+10.3 |
290초과 | 340이하 | 40x22 | 11 | D+11.3 |
340초과 | 400이하 | 45x25 | 13 | D+12.3 |
키플레이트(KS 미지정)
단위 : mm
축지름 D |
a | b | c | d | e | f | g | h | PLATE 수량 |
볼트 지름x수량 |
30~40 | 30 | 70 | 40 | 11 | 9 | 6 | 12 | 6 | 1 | 3/8x2 |
40~50 | 40 | 90 | 50 | 14 | 12 | 6 | 12 | 8 | 1 | 1/2x2 |
50~60 | 40 | 100 | 60 | 18 | 12 | 8 | 12 | 10 | 1 | 5/8x2 |
60~75 | 40 | 120 | 80 | 18 | 12 | 10 | 15 | 12 | 1 | 5/8x2 |
75~95 | 50 | 150 | 100 | 22 | 15 | 12 | 18 | 14 | 1 | 3/4x2 |
95~120 | 50 | 170 | 120 | 22 | 15 | 12 | 18 | 16 | 2 | 3/4x4 |
120~150 | 60 | 210 | 150 | 24 | 18 | 16 | 24 | 20 | 2 | 7/8x4 |
150~190 | 60 | 250 | 190 | 27 | 18 | 20 | 30 | 25 | 2 | 1x4 |
키플레이트(key plate)에 관한 실무 참고 데이터
단위 : mm

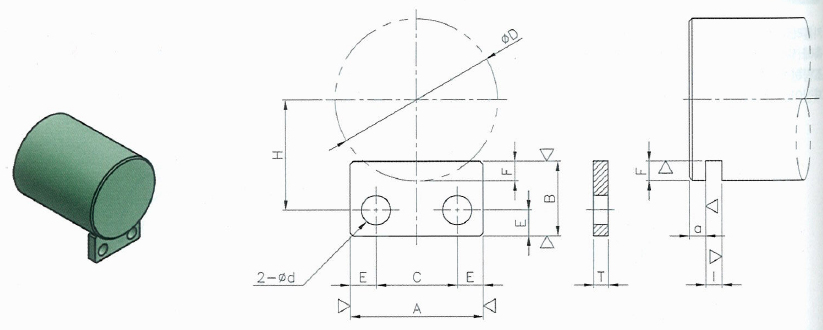

키플레이트(key plate)에 관한 참고 규격
호칭 | 적용하는 축지름 D |
A | B | C | E | F | T | d | a | I | H |
18 | 18이하 | 30 | 16 | 16 | 7 | 3 | 2.3 | 7 | 3 | 2.8 | 6+D/2 |
30 | 18초과 30이하 |
36 | 21 | 20 | 8 | 4 | 3.2 | 9 | 4 | 3.7 | 9+D/2 |
50 | 30초과 50이하 |
41 | 23 | 25 | 8 | 6 | 4.5 | 9 | 5 | 5 | 9+D/2 |
80 | 50초과 80이하 |
54 | 28 | 34 | 10 | 8 | 6 | 11 | 6 | 7 | 10+D/2 |
100 | 80초과 100이하 |
69 | 35 | 45 | 12 | 10 | 10 | 14 | 10 | 11 | 13+D/2 |
※ 재료는 일반구조용 압연강재 또는 열간 압연 박강판을 사용합니다.
※ 볼트 취부 치수 H에 대하여 볼트의 허용하중 이상의 과다한 스러스트 및 레이디얼 하중이 걸리지 않는 곳에 사용합니다.
이번 포스팅에서는 키플레이트(key plate)에 대해 알아보았습니다. 다음 포스팅에서는 고정 녹의 규격에 대해 알아보겠습니다. 오늘 하루도 행복하세요.
