펀치 도구란?- 정의, 유형 및 용도

펀치 도구란?

펀치는 단단한 표면을 통해 구멍을 만지거나 만드는 데 사용되는 도구입니다. 그들은 일반적으로 한쪽 끝에 좁은 끝이 있고 다른 쪽 끝에는 넓고 평평한 "버트"가 있는 단단한 금속 막대로 구성됩니다.

사용할 때 좁은 끝은 목표 표면을 향하고 넓은 끝은 망치나 망치로 치면 타격의 무딘 힘이 막대 몸체 아래로 전달되어 작은 영역에 더 날카롭게 집중됩니다. 일반적으로 목공은 볼펜 망치를 사용하여 펀치를 칩니다.

펀치 도구는 날카로운 끝이 특징인 작고 좁은 조각 금속 막대입니다. 펀치 도구는 끝이 뾰족한 것이 특징입니다. 펀치 도구의 다른 쪽 끝은 더 크고 뭉툭한 팁이 특징입니다.

이와 같은 펀칭 도구를 사용하려면 작업자가 날카로운 끝을 작업물에 대고 망치나 망치로 뭉툭한 끝을 칩니다. 망치나 망치가 펀치 도구를 치면 도구의 날카로운 끝이 공작물을 절단합니다.

펀치 도구에는 여러 유형이 있지만 대부분이 기본 디자인을 사용합니다. 공작물을 "펀칭"하려면 망치나 망치와 같은 별도의 도구를 사용해야 합니다.



중공 Vs 솔리드 펀치 도구

펀치 도구는 내부 구성에 따라 속이 비어 있거나 속이 비어 있는 경우가 많습니다. 물론 중공 펀칭 도구는 속이 비어 있는 반면 솔리드 펀칭 도구는 속이 비어 있습니다.

중공 펀치 도구는 표면에 구멍을 뚫어 공작물에 구멍을 만드는 데 사용됩니다. 반면에 솔리드 펀칭 도구는 공작물에서 재료를 제거하거나 구성 요소 핀, 리벳 등을 공작물에 삽입하는 데 사용됩니다.



펀치 도구의 종류

기계 공학 워크샵에서는 다양한 유형의 펀치를 광범위하게 사용합니다. 몇 가지 기본 유형에는 센터 펀치, 프릭 펀치, 핀 펀치 및 드리프트 펀치가 있습니다.

워크샵에서는 원을 그리기 위한 중심을 찾기 위해 펀치를 사용하고, 판금에 구멍을 뚫고, 드릴 구멍을 시작하고, 손상된 리벳, 볼트 또는 핀을 제거하고, 패턴에서 구멍의 위치를 전송합니다. 사용된 일부 펀치는 속이 비어 있습니다.





1. 센터펀치(Centre Punch)
센터 펀치는 포인트의 중심을 표시하는 데 사용됩니다. 일반적으로 구멍을 뚫을 때 구멍의 중심을 표시하는 데 사용됩니다. 드릴은 홈에서 시작하지 않으면 "방황"하는 경향이 있습니다. 센터 펀치는 드릴 팁을 "안내"하기에 충분히 큰 딤플을 형성합니다.
센터 펀치의 끝은 60도에서 90도 사이의 각도를 가지고 있습니다. 드릴 비트가 센터 펀치에 의해 생성된 만입부보다 넓은 더 큰 구멍을 드릴링할 때 일반적으로 파일럿 구멍의 드릴링이 필요합니다. 자동 센터 펀치는 해머 없이 작동합니다.
자동 센터 펀치는 공작물(예: 금속 조각)에 보조개를 만드는 데 사용되는 수공구입니다. 일반 센터 펀치와 동일한 기능을 수행하지만 해머가 필요하지 않습니다.
공작물에 대고 누르면 스프링에 에너지가 저장되어 결국 펀치를 구동하는 충격으로 방출되어 딤플이 생성됩니다. 펀치 지점에 제공되는 충격은 매우 반복적이어서 균일한 인상을 줄 수 있습니다.

용도:
자동 센터 펀치 메커니즘은 기타 다양한 용도로 사용되었습니다. 여기에는 다음이 포함됩니다.

▷ 비트가 정렬에서 "워킹"하지 않고 드릴링을 위한 구멍 표시 및 시작
▷ 편지 스탬프 세트
▷ 구조 작업에 사용되는 유리 깨는 도구이자 자동차 도둑의 일반적인 도구입니다.
▷ 경도 시험을 위한 충격 도구
▷ 전자 조립용 핀 프레스
▷ 경도 테스트와 같은 많은 응용 분야에서 메커니즘은 충격 강도에 대한 조정이 없으며 주기적인 교정 확인이 필요할 수 있습니다.

2. 프릭펀치(Prick Punch)
찌르기 펀치는 센터 펀치와 비슷하지만 표시에 사용됩니다. 더 좁고 깊은 들여 쓰기를 생성하기 위해 더 날카로운 각진 팁이 있습니다. 그런 다음 드릴링을 위해 센터 펀치로 움푹 들어간 부분을 확대할 수 있습니다.
찌르기의 끝은 40도입니다(각도는 사용하는 찌르기의 종류에 따라 다름). 도트펀치라고도 합니다. 이것은 또한 고탄소강으로 만들어집니다. 찌르기 펀치도 단단하고 부드럽게 만들어집니다.

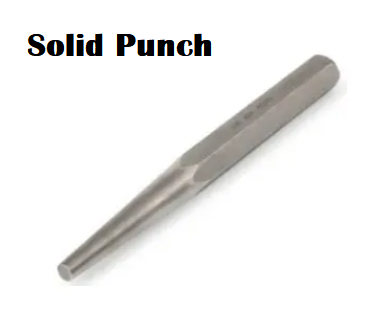

3. 솔리드 펀치(Solid Punch)
솔리드 펀치는 망치로 치도록 설계된 금속으로 만든 일체형 막대 모양의 도구입니다. 일반적으로 핀과 같은 물체를 구동하거나 공작물에 인상을 형성하는 데 사용됩니다. 솔리드 펀치는 수행할 작업에 따라 직경, 길이 및 팁이 다를 수 있습니다. 다음은 가장 일반적인 솔리드 펀치에 대한 간략한 설명과 특성입니다.
솔리드 펀치는 대장간 및 판금 작업에서 구멍을 뚫는 데 사용됩니다. 이들은 작업에 따라 다른 측정에 사용됩니다. 이들은 고탄소강으로 제조되고 경화되고 템퍼링됩니다.
뜨거운 작업에서 이것을 사용하는 동안 찬물로 식히는 것이 필수적입니다. 단단한 펀치로 만든 구멍이 치수와 정확히 일치하지 않고 깨끗하지 않기 때문에 거친 작업에 사용됩니다.



4. 트랜스퍼 펀치(Transfer Punch)
전송 펀치는 테이퍼되지 않고 펀치의 전체 길이를 확장하는 특정 외경의 펀치(일반적으로 인덱스 세트)입니다(팁 제외). 기존 구멍의 허용 오차를 단단히 맞추는 데 사용되며 두드릴 때 해당 구멍의 중심을 다른 표면으로 정확하게 옮기는 데 사용됩니다.

예를 들어 부품의 구멍 패턴을 복제하거나 나사 구멍(드릴링 및 탭핑으로 생성)의 위치를 ​​정확하게 설정하여 물체를 표면에 볼트로 고정하는 데 사용할 수 있습니다.





5. 드라이브 펀치(Drive Punch)
드라이브 펀치는 가죽과 천에 구멍을 뚫는 도구입니다. 도마 위의 망치로 두드려 작업물에 정확한 크기의 구멍을 자릅니다. 이 드라이브 펀치는 고품질 강철이며 사이드 배럴을 통해 자동으로 펀칭된 재료를 비우므로 막힘이 없습니다.
구멍에 묶인 손상된 리벳, 볼트 및 핀을 몰아내려면 드라이브 펀치를 사용해야 합니다. 드라이브 펀치는 포인트 대신 평평한 면을 가지고 있습니다. 면의 너비는 이러한 유형의 펀치를 정의합니다(예: 1/8인치 또는 1/4인치). 드라이브 펀치의 측면은 얼굴까지 가늘어지지만 때로는 직선 생크가 있는 펀치를 사용해야 할 수도 있습니다. 이것을 핀 또는 드리프트 펀치라고 합니다.
실제로는 먼저 드라이브 펀치를 사용하여 구멍이 펀치의 진행을 차단할 때까지 제거할 핀이나 볼트를 구동합니다.

6. 핀 펀치(Pin Punch)
이러한 유형의 펀치는 다른 펀치와 다소 다릅니다. 길이가 비교적 큽니다. 모양이 뾰족하지 않고 평행합니다. 꽉 끼는 핀에 사용됩니다.
핀 펀치는 구멍에서 나올 때까지 리벳과 핀을 완전히 돌릴 수 있지만 다른 펀치로는 할 수 없습니다. 그런 다음 핀 펀치를 사용하여 볼트를 구동하거나 구멍에서 나올 때까지 나머지 부분을 핀으로 고정합니다. 구멍에서 볼트나 핀을 제거할 때 찌름이나 센터 펀치를 사용하지 않도록 주의하십시오. 펀치 끝이 물체를 퍼지게 하여 제거하기 더 어렵게 하기 때문입니다.

7. 롤 핀 펀치(Roll Pin Punch)
롤 핀 펀치라고도 하는 스프링 펀치는 롤 핀을 구동하는 데 사용됩니다. 롤링 핀에는 표준 핀 펀치를 사용해서는 안 됩니다. 롤링 핀의 속이 비어 있고 얇은 벽 구조로 인해 표준 핀 펀치는 종종 핀의 끝이 무너지거나 손상되거나 뒤틀리거나 롤 핀의 속이 빈 코어 안으로 밀려들어가 내부에 끼이게 됩니다.
롤 핀 펀치를 선택할 때 핀의 압축 직경보다 크지 않은 것을 선택하십시오. 핀보다 큰 펀치를 사용하면 핀이 안착되는 주변 금속이 손상될 수 있습니다. 또한 롤 핀 펀치는 핀의 압축 직경보다 작은 롤 핀 펀치를 사용해서는 안 됩니다. 이 경우 롤 핀의 빈 중앙을 통해 펀치를 구동할 수 있습니다.
롤 핀 펀치는 롤 핀의 둘레를 지지하기 위해 핀 팁 중앙에 작은 돌출부가 있도록 설계되었습니다. 롤 핀 펀치의 끝은 평평하지 않으며 일반 솔리드 핀에 사용해서는 안 됩니다. 롤 핀 펀치를 솔리드 핀에 사용하면 핀이 손상되거나 자국이 남습니다.
롤 핀 펀치의 끝이 손상되거나 변형된 경우 폐기해야 합니다. 롤 핀 펀치의 끝을 다시 연마하고 중앙 돌출부를 적절하게 형성하는 것은 사실상 불가능합니다.
롤 핀 펀치를 사용할 때 롤 핀 펀치의 섕크 축이 롤 핀 축과 일치하는지 확인하십시오. 롤핀이 한쪽으로 치우치면 안 됩니다. 롤 핀 펀치를 칠 때 머리 꼭대기를 직접 치십시오. 롤 핀 펀치의 헤드를 비스듬히 치면 생크가 구부러질 수 있습니다.

8. 할로우 펀치(Hollow Punch)
중공이 있는 강화 강철 펀치의 특수 유형입니다. 금속, 판지, 천의 구멍을 절단하는 데 사용됩니다. 이들은 다양한 크기의 구멍에 대해 다양한 세트로 제공됩니다. 속이 비어 있기 때문에 절단된 금속이 측면에 있는 홈을 통해 빠집니다. 따라서 짧은 시간에 많은 구멍을 만들 수 있으며 구멍이 매우 명확합니다.
중공 펀치는 개스킷, 가죽, 플라스틱, 고무, 비닐 및 기타 부드러운 재료에 깨끗한 구멍을 만들고 가죽 공예, 의류, 핸드백, 재킷, 웨빙, 캔버스 및 모든 맞춤형 가죽 작업에 사용됩니다.





9. 도트펀치(Dot Punch)
도트 펀치는 센터 펀치와 비슷하지만 일반적으로 더 얇고 가벼우며 끝이 더 뾰족하여 드릴링할 구멍의 중심을 표시하거나 (더 일반적으로) 물체 표면에 움푹 들어간 곳을 만드는 데 사용됩니다. . 그러나 생성되는 점이 작을수록 더 정확합니다.
센터 펀치와 도트 펀치 모두 같은 방식으로 사용됩니다. 볼핀 해머는 펀치 헤드를 두드리는 데 사용되며 펀치 지점에 충분한 힘을 전달하여 재료 표면에 작은 움푹 들어간 곳을 만듭니다.

10. 레터펀치(Letter Punch)
문자 스탬프 또는 숫자 스탬프라고도 하는 레터 펀치는 공작물에 문자 또는 숫자의 인상을 양각하는 데 사용됩니다. 그들은 반대 이미지에서 가장 일반적이며 최종 결과를 즉시 읽을 수 있지만 긍정적인 이미지로 만들 수 있습니다.
이것은 다이 또는 몰드 제작의 경우에 필수적이며 다이는 네거티브 이미지이므로 완제품을 읽을 수 있도록 합니다.

11. 태블릿 펀치(Tablet Punch)
태블릿 펀치 및 다이는 태블릿 도구 또는 펀치 및 다이 도구 또는 압축 도구라고도 합니다. 우수한 성능, 높은 생산성 및 긴 공구 수명을 위해서는 우수한 품질의 타블렛 공구가 필수적입니다.
정제 도구는 정제의 크기, 모양, 각인 및 무게의 균일성을 결정합니다. 다이와 펀치는 타블렛 프레스 머신 싱글 펀치 타블렛 프레스 머신 또는 로터리 프레스 머신에 맞습니다. 분말로 정제를 만들기 위해 과립 물질을 두 개의 펀치(하부 펀치 및 상부 펀치)와 다이로 형성된 공동에 계량합니다.
그런 다음 펀치는 반대 방향에서 중간 다이에서 재료를 함께 압축하는 힘으로 함께 눌립니다. 업 펀치와 다운 펀치의 외부 압력으로 중간 다이의 재료가 단단히 압축됩니다.
