축용 C형 멈춤링의 개요 및 규격

안녕하세요. 메카럽입니다.

이번 포스팅에서는 실무에서 정말 많이 사용되고 있는 축용 멈춤링(스냅링)에 대해서 알아보도록 하겠습니다.

---

멈춤링의 개요

축이나 구멍에 부착하여 베어링 등의 부품이 빠지지 않도록 사용하는 스프링 부품으로 스냅링 혹은 리테이닝링(retaining ring)이라고도 하며, 축이나 보스의 움직임을 제한하는 기계요소이다. 축에 링홈을 내서 사용하는 외접링과 보스에 링홈을 가공하여 사용하는 내접링이 있습니다. 멈춤링은 비교적 작은 장소에 부착할 수 있어 기기의 소형화나 간략화에 도움이 됩니다.

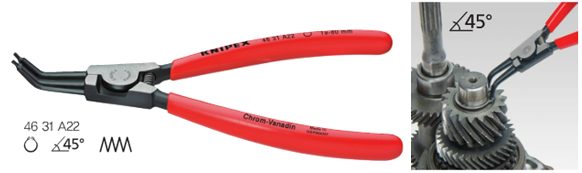

멈춤링을 축에 조립할 때 필요한 플라이어는 전용 도구를 사용하며 축용 멈춤링을 조립할 때는 벌림용 플라이어를 사용하며 플라이어의 생긴 모양과 사용방법은 아래 그림과 같습니다.

---

축용 C형 멈춤링의 규격(KS B 1336 : 1980(2010확인)

단위 : mm

호 칭		1	10	-	12	-	14	15	16
		2	-	11	-	-	-	-	-
		3	-	-	-	13	-	-	-
멈 춤 링	d3	기준치수	9.3	10.2	11.1	12	12.9	13.8	14.7
		허용차	±0.15		±0.18
	t	기준치수	1
		허용차	±0.05
	b	약	1.6	1.8	1.8	1.8	2	2.1	2.2
	a	약	3	3.1	3.2	3.3	3.4	3.5	3.6
	d0	최소	1.2		1.5		1.7
적용 하는 축 (참고)	d5		17	18	19	20	22	23	24
	d1		10	11	12	13	14	15	16
	d2	기준치수	9.6	10.5	11.5	12.4	13.4	14.3	15.2
		허용차	0 -0.09	0 -0.11
	m	기준치수	1.15
		허용차	+0.14 0
	n	최소	1.5

호 칭		1	17	18	-	20	-	22	-
		2	-	-	19	-	-	-	24
		3	-	-	-	-	21	-	-
멈 춤 링	d3	기준치수	15.7	16.5	17.5	18.5	19.5	20.5	22.2
		허용차	±0.18			±0.2
	t	기준치수	1	1.2
		허용차	±0.05	±0.06
	b	약	2.2	2.6	2.7	2.7	2.7	2.7	3.1
	a	약	3.7	3.8	3.8	3.9	4	4.1	4.2
	d0	최소	1.7		2
적용 하는 축 (참고)	d5		25	26	27	28	30	31	33
	d1		17	18	19	20	21	22	24
	d2	기준치수	16.2	17	18	19	20	21	22.9
		허용차	0 -0.11		0 -0.21
	m	기준치수	1.15	1.35
		허용차	+0.14 0
	n	최소	1.5

호 칭		1	25	-	28	-	30	32	-
		2	-	26	-	-	-	-	-
		3	-	-	-	29	-	-	34
멈 춤 링	d3	기준치수	23.2	24.2	25.9	26.9	27.9	29.6	31.5
		허용차	±0.2						±0.25
	t	기준치수	1.2		1.6
		허용차	±0.06
	b	약	3.1	3.1	3.1	3.5	3.5	3.5	4
	a	약	4.3	4.4	4.6	4.7	4.8	5	5.3
	d0	최소	2					2.5
적용 하는 축 (참고)	d5		34	35	38	39	40	43	45
	d1		25	26	28	29	30	32	34
	d2	기준치수	23.9	24.9	26.6	27.6	28.6	30.3	32.3
		허용차	0 -0.21					0 -0.25
	m	기준치수	1.35		1.75
		허용차	+0.14 0
	n	최소	1.5

호 칭		1	35	-	-	40	-	45	-
		2	-	36	38	-	42	-	48
		3	-	-	-	-	-	-	-
멈 춤 링	d3	기준치수	32.2	33.2	35.2	37	38.5	41.5	44.5
		허용차	±0.25			±0.4
	t	기준치수	1.6	1.8					2
		허용차	±0.06	±0.07
	b	약	4	4	4.5	4.5	4.5	4.8	4.8
	a	약	5.4	5.4	5.6	5.8	6.2	6.3	6.5
	d0	최소	2.5
적용 하는 축 (참고)	d5		46	47	50	53	55	58	62
	d1		35	36	38	40	42	45	48
	d2	기준치수	33	34	36	38	39.5	42.5	45.5
		허용차	0 -0.25
	m	기준치수	1.75	1.95
		허용차	+0.14 0
	n	최소	1.5	2

호 칭		1	50	-	55	-	-	60	-
		2	-	-	-	56	-	-	-
		3	-	52	-	-	58	-	62
멈 춤 링	d3	기준치수	45.8	47.8	50.8	51.8	53.8	55.8	57.8
		허용차	±0.4		±0.45
	t	기준치수	2
		허용차	±0.07
	b	약	5	5	5	5	5.5	5.5	5.5
	a	약	6.7	6.8	7	7	7.1	7.2	7.2
	d0	최소	2.5
적용 하는 축 (참고)	d5		64	66	70	71	73	75	77
	d1		50	52	55	56	58	60	62
	d2	기준치수	47	49	52	53	55	57	59
		허용차	0 -0.25		0 -0.3
	m	기준치수	1.95		2.2
		허용차	+0.14 0
	n	최소	2

호 칭		1	-	65	-	70	-	75	-
		2	-	-	-	-	-	-	-
		3	63	-	68	-	72	-	78
멈 춤 링	d3	기준치수	58.8	60.8	63.5	65.5	67.5	70.5	73.5
		허용차	±0.45
	t	기준치수	2	2.5
		허용차	±0.07	±0.08
	b	약	5.5	6.4	6.4	6.4	7	7	7.4
	a	약	7.3	7.4	7.8	7.8	7.9	7.9	8.1
	d0	최소	2.5
적용 하는 축 (참고)	d5		78	81	84	86	88	92	95
	d1		63	65	68	70	72	75	78
	d2	기준치수	60	62	65	67	69	72	75
		허용차	0 -0.3
	m	기준치수	2.2	2.7
		허용차	+0.14 0
	n	최소	2	2.5

호 칭		1	80	-	85	-	90	95	100
		2	-	-	-	-	-	-	-
		3	-	82	-	88	-	-	-
멈 춤 링	d3	기준치수	74.5	76.5	79.5	82.5	84.5	89.5	94.5
		허용차	±0.45			±0.55
	t	기준치수	2.5		3
		허용차	±0.08		±0.09
	b	약	7.4	7.4	8	8	8	8.6	9
	a	약	8.2	8.3	8.4	8.6	8.7	9.1	9.5
	d0	최소	2.5	3
적용 하는 축 (참고)	d5		97	99	103	106	108	114	119
	d1		80	82	85	88	90	95	100
	d2	기준치수	76.5	78.5	81.5	84.5	86.5	91.5	96.5
		허용차	0 -0.3		0 -0.35
	m	기준치수	2.7		3.2
		허용차	+0.14 0		+0.18 0
	n	최소	2.5		3

호 칭		1	-	110	-	120	-	-	-
		2	105	-	-	-	-	-	-
		3	-	-	115	-	125	-	-
멈 춤 링	d3	기준치수	98	103	108	113	118	-	-
		허용차	±0.55					-	-
	t	기준치수	4					-	-
		허용차	±0.09					-	-
	b	약	9.5	9.5	9.5	10.3	10.3	-	-
	a	약	9.8	10	10.5	10.9	11.3	-	-
	d0	최소	3				3.5	-	-
적용 하는 축 (참고)	d5		125	131	137	143	148	-	-
	d1		105	110	115	120	125	-	-
	d2	기준치수	101	106	111	116	121	-	-
		허용차	0 -0.54				0 -0.63	-	-
	m	기준치수	4.2					-	-
		허용차	+0.18 0					-	-
	n	최소	4					-	-

※ 호칭은 1란의 것을 우선으로 하며, 필요에 따라서 2란, 3란의 순으로 합니다. 또한, 3란은 앞으로 폐지할 예징이므로 참고하시기 바랍니다.

※ 두께 t=1.6mm는 당분간 1.5mm로 할 수 있습니다. 이 때 m=1.65로 합니다.

※ 멈춤 링 원환 부의 최소 나비는 판 두께 t보다 작지 않아야 합니다.

※ 적용하는 축의 치수는 권장하는 치수를 참고로 표시한 것입니다.

※ d4치수(mm)는 d4=d3+1.4~1.5)b로 하는 것이 바람직합니다.

---

이번 포스팅에서는 축용 C형 멈춤링에 대해 알아보았습니다. 다음 포스팅에서는 구멍용 C형 멈춤링에 대해 알아보도록 하겠습니다. 하루하루 행복하세요.
