평행키의 키홈의 모양과 치수 규격 (평행키 공차 적용 / 평행키 호칭방법)

안녕하세요. 메카럽입니다.

이번 포스팅에서는 평행키의 키홈의 모양과 치수의 규격을 알아보도록 하겠습니다.

평행키 설계 시 참고하셔서 제도하시기 바랍니다.

---

평행키의 키홈의 모양

---

키홈의 치수 규격

단위 : mm

참고	키의 호칭 치수 bxh	b1, b2 기준 치수	키홈의 치수와 허용차
적용하는 축지름 d (초과~ 이하)			활동형		보통형		조립형	r1,r2	축	구멍	t1,t2 허용차
			b1	b2	b1	b2	b1,b2		t1 기준 치수	t2 기준 치수
			축	구멍	축	구멍
			허용차 (H9)	허용차 (D10)	허용차 (N9)	허용차 (Js9)	허용차 (P9)
6~8	2x2	2	+0.025 0	+0.06 +0.02	+0.004 +0.029	± 0.0125	-0.006 -0.031	0.08 ~ 0.16	1.2	1	+0.1 0
8~10	3x3	3							1.8	1.4
10~12	4x4	4	+0.03 0	+0.078 +0.030	0 -0.03	±0.015	-0.012 -0.042		2.5	1.8
12~17	5x5	5						0.16 ~ 0.25	3	2.3
17~22	6x6	6							3.5	2.8
20~25	(7x7)	7	+0.036 0	+0.098 +0.040	0 -0.036	±0.018	-0.015 -0.051		4	3.3	+0.2 0
22~30	8x7	8							4	3.3
30~38	10x8	10						0.25 ~ 0.4	5	3.3
38~44	12x8	12	+0.043 0	+0.12 +0.05	0 -0.043	± 0.0215	-0.018 -0.061		5	3.3
44~50	14x9	14							5.5	3.8
50~55	(15x10)	15							5	5.3
50~58	16x10	16							6	4.3
58~65	18x11	18							7	4.4

참고	키의 호칭 치수 bxh	b1, b2 기준 치수	키홈의 치수와 허용차
적용하는 축지름 d (초과~ 이하)			활동형		보통형		조립형	r1,r2	축	구멍	t1,t2 허용차
			b1	b2	b1	b2	b1,b2		t1 기준 치수	t2 기준 치수
			축	구멍	축	구멍
			허용차 (H9)	허용차 (D10)	허용차 (N9)	허용차 (Js9)	허용차 (P9)
65~75	20x12	20	+0.052 0	+0.149 +0.065	0 -0.052	±0.026	-0.022 -0.074	0.4 ~ 0.6	7.5	4.9	+0.2 0
75~85	22x14	22							9	5.4
80~90	(24x16)	24							8	8.4
85~95	25x14	25							9	5.4
95~110	28x16	28							10	6.4
110~130	32x18	32	+0.062 0	+0.18 +0.08	0 -0.062	±0.031	-0.026 -0.088		11	7.4
125~140	(35x22)	35						0.7 ~ 1.0	11	11.4	+0.3 0
130~150	36x20	36							12	8.4
140~160	(38x24)	38							12	12.4
150~170	40x22	40							13	9.4
160~180	(42x26)	42							13	13.4
170~200	45x25	45							15	10.4
200~230	50x28	50							17	11.4
230~260	56x32	56	+0.074 0	+0.22 +0.10	0 -0.074	±0.037	-0.032 -0.106	1.2 ~ 1.6	20	12.4
260~290	63x32	63							20	12.4
290~330	70x36	70							22	14.4
330~380	80x40	80						1.2 ~ 2.5	25	15.4
380~440	90x45	90	+0.087 0	+0.26 +0.12	0 -0.087	± 0.0435	-0.037 -0.124		28	17.4
440~500	100x50	100							31	19.5

※ 키의 길이 l의 표준

6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 90, 100, 110, 120, 140, 160, 180, 200, 220, 250, 280, 320, 360, 400

※ 키의 재료는 일반적으로 SM20C-D, SM45C-D, SF55, SM35C 또는 SN45CD의 것을 사용합니다.

※ 적용하는 축지름은 키의 강도에 대응하는 토크로부터 구한 것으로 일반적인 용도의 사용을 나타냅니다. 키의 크기가 전달하는 토크에 대해서 적절한 경우에는 적용하는 축지름보다 큰 축지름보다 큰 축을 사용하는 것이 좋다. 그 경우에는 키의 측면이 축 및 허브에 균등하게 닿도록 t1, t2를 수정하는 것이 좋으며 적용하는 축지름은 가는 축에는 사용하지 않는 편이 좋습니다.

※ 키의 호칭치수에서 괄호( )를 붙인 것은 대응 국제규격에는 규정디어 있지 않은 것으로 새로운 설계에는 적용하지 않습니다.

평행키 호칭방법의 예 KS B 1311 나사용 구멍없는 평행키 양쪽 둥근형 25x14x90 또는 KS B 1311 P-A 25x14x90

---

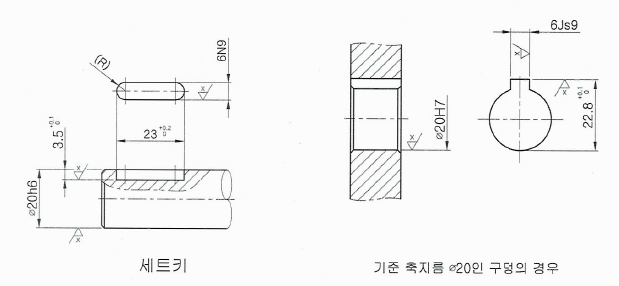

평행키 공차 적용 예

적용하는 축과 구멍의 지름		축과 구멍의 키홈 깊이 치수		축과 구멍의 키홈 폭 치수		비고
축 d	구멍 d	축 t1	구멍 d+t2	축 b1	구멍 b2	축과 구멍의 끼워맞춤 공차 적용 시 기능과 용도에 따라 다르게 적용될 수 있습니다.
20h6	20H7	3.5	20+2.8=22.8	6N9	6Js9

---

보통형 평행키의 적용 예

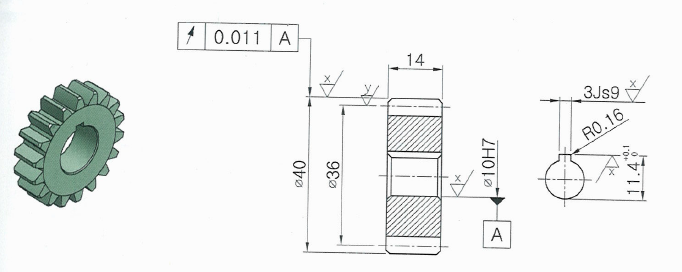

◈ 스퍼기어에 적용된 평행키



◈ 동력전달 축에 적용된 평행키

---

평행키에 대해 알아보았습니다. 다음 포스팅에서는 경사키의 규격에 대해 알아보도록 하겠습니다.

오늘 하루 행복하세요.
